SMC
KQG2R
KQG2R
■レジューサ
・ワンタッチ管継手のサイズ変更に使用。
【FDA適合 SUS316ワンタッチ管継手 KQG2-Fシリーズの特長】
■FDA（米国食品医薬品局）適合管継手
■食品衛生法適合（ISO 16030に準拠）
・部品材料は器具および容器包装規格試験に適合（2020年6月改正の食品衛生法第18条第3項及び告示370号に基づく制度も含む）
■ゴム部品
・材質は、FDA（米国食品医薬品局）§177.2600に適合しているFKM。
■グリース
・NSF H1に適合したパラフィン油系のグリースを使用。
■蒸気使用可
■使用流体温度：-5～150℃
| 使用流体 | 空気、水、蒸気 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度 | -5～150℃(凍結なきこと) |
| 使用油脂類 | ノングリース仕様 |
4件の型式
KQG2R

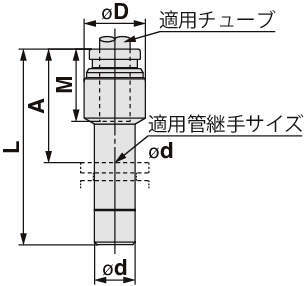

| 型式 | 機種 | タイプ | 適用チューブ |
適用管継手 サイズ φd |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積 (mm2) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ||||||||||
| KQG2R04-06-F | レジューサ | KQG2R | ミリ | φ4mm | φ6mm | 9 | 34.4 | 20.8 | 12.6 | 5.6 | 6.7 |
| KQG2R06-08-F | レジューサ | KQG2R | ミリ | φ6mm | φ8mm | 12 | 38.4 | 22.3 | 13.6 | 13.1 | 12.1 |
| KQG2R08-10-F | レジューサ | KQG2R | ミリ | φ8mm | φ10mm | 14 | 41.9 | 24.9 | 16.1 | 26.1 | 18.3 |
| KQG2R10-12-F | レジューサ | KQG2R | ミリ | φ10mm | φ12mm | 17 | 44.8 | 26.2 | 17 | 41.5 | 26.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KQG2R04-06-F | KQG2R04-06-F | P | 1,425 | - | - |
| KQG2R06-08-F | KQG2R06-08-F | P | 1,700 | - | - |
| KQG2R08-10-F | KQG2R08-10-F | P | 2,200 | - | - |
| KQG2R10-12-F | KQG2R10-12-F | P | 2,975 | - | - |
