SMC

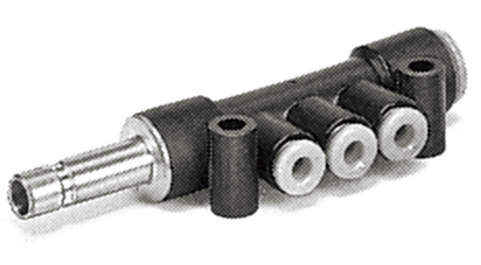

ワンタッチ管継手マニホールド KMシリーズ｜マニホールド KM15
詳細仕様
28件の型式
-
KM15

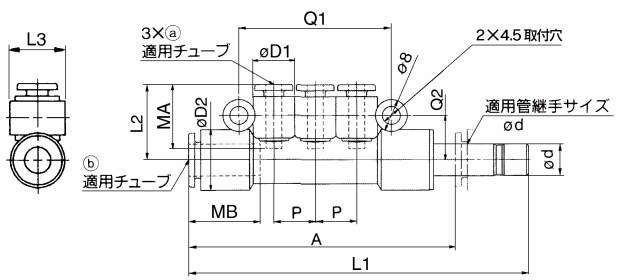

| 型式 | 機種 | タイプ | ポートA | ポートB |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
P (mm) |
Q1 (mm) |
Q2 (mm) |
A (mm) |
MA (mm) |
MB (mm) |
質量 (g) |
オーダーメイド仕様 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 管接続様式 | 適用チューブ外径a側 | ポート数 | 管接続様式 | 適用チューブ外径b側 | 適用管継手サイズφd | 最小穴径(mm) | ||||||||||||||||
| KM15-04-06-3 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ6mm | φ6mm | 4.5 | 10.4 | 12.8 | 78.5 | 18 | 13 | 10.4 | 38.2 | 9.9 | 61.5 | 16 | 17 | 12 | - |
| KM15-04-06-3-X17 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ6mm | φ6mm | 4.5 | 10.4 | 12.8 | 78.5 | 18 | 13 | 10.4 | 38.2 | 9.9 | 61.5 | 16 | 17 | 12 | ノングリース仕様、ゴム材質：NBR(フッ素コーティング付） |
| KM15-04-06-3-X29 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ6mm | φ6mm | 4.5 | 10.4 | 12.8 | 78.5 | 18 | 13 | 10.4 | 38.2 | 9.9 | 61.5 | 16 | 17 | 12 | ノングリース仕様、ゴム材質：NBR（フッ素コーティング付）、銅系不可仕様（無電解ニッケルめっき付） |
| KM15-04-06-3-X2 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ6mm | φ6mm | 4.5 | 10.4 | 12.8 | 78.5 | 18 | 13 | 10.4 | 38.2 | 9.9 | 61.5 | 16 | 17 | 12 | 銅系不可仕様（無電解ニッケルめっき付） |
| KM15-04-06-3-X12 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ6mm | φ6mm | 4.5 | 10.4 | 12.8 | 78.5 | 18 | 13 | 10.4 | 38.2 | 9.9 | 61.5 | 16 | 17 | 12 | 潤滑剤：白色ワセリン |
| KM15-04-06-3-X34 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ6mm | φ6mm | 4.5 | 10.4 | 12.8 | 78.5 | 18 | 13 | 10.4 | 38.2 | 9.9 | 61.5 | 16 | 17 | 12 | ゴム材質：FKM |
| KM15-04-08-3 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ8mm | φ8mm | 6 | 10.4 | 15.2 | 85.5 | 19 | 15.5 | 10.4 | 38.2 | 11.1 | 67 | 16 | 18.5 | 24 | - |
| KM15-04-08-3-X17 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ8mm | φ8mm | 6 | 10.4 | 15.2 | 85.5 | 19 | 15.5 | 10.4 | 38.2 | 11.1 | 67 | 16 | 18.5 | 24 | ノングリース仕様、ゴム材質：NBR(フッ素コーティング付） |
| KM15-04-08-3-X29 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ8mm | φ8mm | 6 | 10.4 | 15.2 | 85.5 | 19 | 15.5 | 10.4 | 38.2 | 11.1 | 67 | 16 | 18.5 | 24 | ノングリース仕様、ゴム材質：NBR（フッ素コーティング付）、銅系不可仕様（無電解ニッケルめっき付） |
| KM15-04-08-3-X94 | マニホールド | KM15 | ワンタッチ管継手（ミリ） | φ4mm | 3 | ワンタッチ管継手／ロッド | φ8mm | φ8mm | 6 | 10.4 | 15.2 | 85.5 | 19 | 15.5 | 10.4 | 38.2 | 11.1 | 67 | 16 | 18.5 | 24 | ノングリース仕様、ゴム材質：FKM（フッ素コーティング付） |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KM15-04-06-3 | KM15-04-06-3 | P | 1,250 | - | - |
| KM15-04-06-3-X17 | KM15-04-06-3-X17 | P | 1,400 | - | - |
| KM15-04-06-3-X29 | KM15-04-06-3-X29 | P | 1,425 | - | - |
| KM15-04-06-3-X2 | KM15-04-06-3-X2 | P | 1,275 | - | - |
| KM15-04-06-3-X12 | KM15-04-06-3-X12 | P | 1,250 | - | - |
| KM15-04-06-3-X34 | KM15-04-06-3-X34 | P | 1,450 | - | - |
| KM15-04-08-3 | KM15-04-08-3 | P | 1,250 | - | - |
| KM15-04-08-3-X17 | KM15-04-08-3-X17 | P | 1,425 | - | - |
| KM15-04-08-3-X29 | KM15-04-08-3-X29 | P | 1,475 | - | - |
| KM15-04-08-3-X94 | KM15-04-08-3-X94 | P | 1,575 | - | - |
