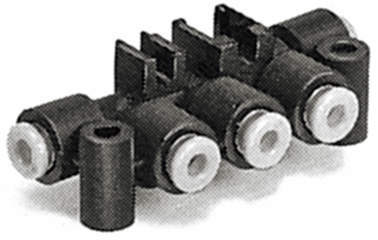

ワンタッチ管継手マニホールド KMシリーズ｜マニホールド KM16

KM16

  • KM16

■配管のコンパクト化が可能

■集中配管が可能

■ワンタッチ取付

#チューブ接手
#ワンタッチ管継手
#マニホールド

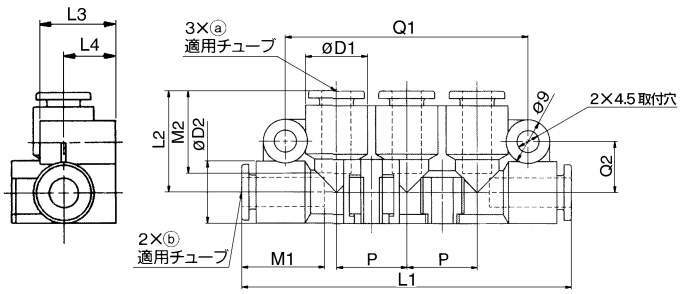

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 14件中 1-10件

  • 表示件数

14件の型式

  • KM16

型式 機種 タイプ ポートA ポートB φD1
(mm)		 φD2
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 P
(mm)		 Q1
(mm)		 Q2
(mm)		 M1
(mm)		 M2
(mm)		 質量
(g)		 オーダーメイド仕様
管接続様式 適用チューブ外径a側 ポート数 管接続様式 適用チューブ外径b側 最小穴径(mm)
KM16-04-04-3 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ4mm 3 12.8 12.8 68 20.9 16 11 14.5 50 10.5 16 16 18 -
KM16-04-04-3-X17 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ4mm 3 12.8 12.8 68 20.9 16 11 14.5 50 10.5 16 16 18 ノングリース仕様、ゴム材質：NBR(フッ素コーティング付）
KM16-04-04-3-X2 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ4mm 3 12.8 12.8 68 20.9 16 11 14.5 50 10.5 16 16 18 銅系不可仕様（無電解ニッケルめっき付）
KM16-04-04-3-X12 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ4mm 3 12.8 12.8 68 20.9 16 11 14.5 50 10.5 16 16 18 潤滑剤：白色ワセリン
KM16-04-06-3 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ6mm 4.5 12.8 12.8 68 20.9 16 11 14.5 50 10.5 17 16 16 -
KM16-04-06-3-X17 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ6mm 4.5 12.8 12.8 68 20.9 16 11 14.5 50 10.5 17 16 16 ノングリース仕様、ゴム材質：NBR(フッ素コーティング付）
KM16-04-06-3-X2 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ6mm 4.5 12.8 12.8 68 20.9 16 11 14.5 50 10.5 17 16 16 銅系不可仕様（無電解ニッケルめっき付）
KM16-04-06-3-X12 マニホールド KM16 ワンタッチ管継手（ミリ） φ4mm 3 ワンタッチ管継手 φ6mm 4.5 12.8 12.8 68 20.9 16 11 14.5 50 10.5 17 16 16 潤滑剤：白色ワセリン
KM16-06-06-3 マニホールド KM16 ワンタッチ管継手（ミリ） φ6mm 3 ワンタッチ管継手 φ6mm 4.5 12.8 12.8 68 20.9 16 11 14.5 50 10.5 17 17 15 -
KM16-06-06-3-X17 マニホールド KM16 ワンタッチ管継手（ミリ） φ6mm 3 ワンタッチ管継手 φ6mm 4.5 12.8 12.8 68 20.9 16 11 14.5 50 10.5 17 17 15 ノングリース仕様、ゴム材質：NBR(フッ素コーティング付）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
KM16-04-04-3 KM16-04-04-3 P 1,375 - -
KM16-04-04-3-X17 KM16-04-04-3-X17 P 1,575 - -
KM16-04-04-3-X2 KM16-04-04-3-X2 P 1,400 - -
KM16-04-04-3-X12 KM16-04-04-3-X12 P 1,375 - -
KM16-04-06-3 KM16-04-06-3 P 1,375 - -
KM16-04-06-3-X17 KM16-04-06-3-X17 P 1,575 - -
KM16-04-06-3-X2 KM16-04-06-3-X2 P 1,400 - -
KM16-04-06-3-X12 KM16-04-06-3-X12 P 1,375 - -
KM16-06-06-3 KM16-06-06-3 P 1,375 在庫品 -
KM16-06-06-3-X17 KM16-06-06-3-X17 P 1,575 - -
