KRL-W2
KRL-W2
■エルボユニオン
・めねじ部からの直角方向の配管に使用。
・最も一般的な機種。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
27件の型式

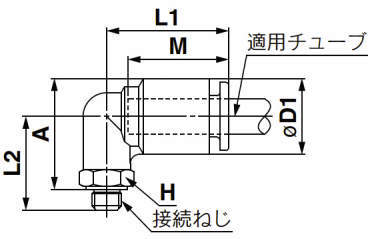

KRL-W2（Mねじ）

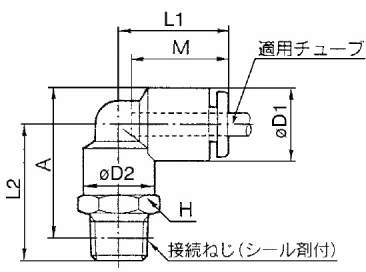

KRL-W2（Rねじ）

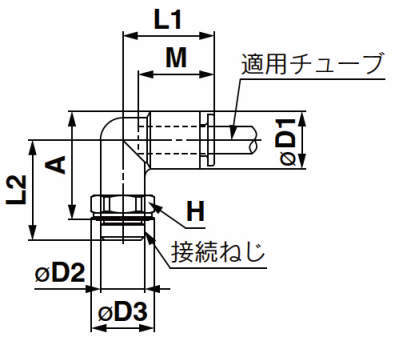

KRL-W2（Gねじ）
| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
φD3 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | |||||||||||||
| KRL06-M5W2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | - | M | M5×0.8 | 8 | 8 | 12.8 | - | 20.5 | 15.8 | 18.7 | 17 | 3.5 | 3.5 | 5 | - |
| KRL06-01SW2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 12.8 | 10 | - | 20 | 22.1 | 25.5 | 17 | 9.0 | 4.2 | 12 | - |
| KRL06-01SW2-X2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 12.8 | 10 | - | 20 | 22.1 | 25.5 | 17 | 9.0 | 4.2 | 12 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL06-02SW2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 10 | - | 20 | 26.5 | 27.5 | 17 | 9.0 | 4.2 | 22 | - |
| KRL06-02SW2-X2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 10 | - | 20 | 26.5 | 27.5 | 17 | 9.0 | 4.2 | 22 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL06-03SW2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 12.8 | 10 | - | 20 | 27.9 | 29 | 17 | 9.0 | 4.2 | 33 | - |
| KRL06-03SW2-X2 | エルボユニオン | KRL-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 12.8 | 10 | - | 20 | 27.9 | 29 | 17 | 9.0 | 4.2 | 33 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL08-01SW2 | エルボユニオン | KRL-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 12 | 15.2 | 12 | - | 23 | 23.6 | 28 | 18.5 | 21.6 | 14.9 | 13 | - |
| KRL08-01SW2-X2 | エルボユニオン | KRL-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 12 | 15.2 | 12 | - | 23 | 23.6 | 28 | 18.5 | 21.6 | 14.9 | 13 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL08-02SW2 | エルボユニオン | KRL-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | 15.2 | 12 | - | 23 | 28 | 30 | 18.5 | 21.6 | 14.9 | 21 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRL06-M5W2 | KRL06-M5W2 | P | 618 | - | - |
| KRL06-01SW2 | KRL06-01SW2 | P | 490 | 在庫品 | - |
| KRL06-01SW2-X2 | KRL06-01SW2-X2 | P | 515 | - | - |
| KRL06-02SW2 | KRL06-02SW2 | P | 520 | 在庫品 | - |
| KRL06-02SW2-X2 | KRL06-02SW2-X2 | P | 570 | - | - |
| KRL06-03SW2 | KRL06-03SW2 | P | 578 | - | - |
| KRL06-03SW2-X2 | KRL06-03SW2-X2 | P | 653 | - | - |
| KRL08-01SW2 | KRL08-01SW2 | P | 560 | 在庫品 | - |
| KRL08-01SW2-X2 | KRL08-01SW2-X2 | P | 585 | - | - |
| KRL08-02SW2 | KRL08-02SW2 | P | 593 | - | - |
