KRW-W2
KRW-W2
■ロングエルボユニオン
・基本的にはエルボユニオンと同一に使用。
・相違点は配管を立体化して継手の干渉を防止する場合に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
20件の型式
KRW-W2

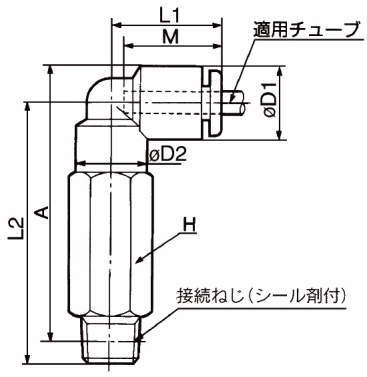

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | |||||||||||
| KRW06-01SW2 | ロングエルボユニオン | KRW-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 12.8 | 10 | 20 | 39.1 | 17 | 8.6 | 4.0 | 26 | - |
| KRW06-01SW2-X2 | ロングエルボユニオン | KRW-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 12.8 | 10 | 20 | 39.1 | 17 | 8.6 | 4.0 | 26 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRW06-02SW2 | ロングエルボユニオン | KRW-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 10 | 20 | 45.5 | 17 | 8.6 | 4.0 | 41 | - |
| KRW06-03SW2 | ロングエルボユニオン | KRW-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 12.8 | 10 | 20 | 46.9 | 17 | 8.6 | 4.0 | 67 | - |
| KRW08-01SW2 | ロングエルボユニオン | KRW-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 12 | 15.2 | 12 | 23 | 42.6 | 18.5 | 20.5 | 14.2 | 30 | - |
| KRW08-01SW2-X2 | ロングエルボユニオン | KRW-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 12 | 15.2 | 12 | 23 | 42.6 | 18.5 | 20.5 | 14.2 | 30 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRW08-02SW2 | ロングエルボユニオン | KRW-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | 15.2 | 12 | 23 | 49 | 18.5 | 20.5 | 14.2 | 47 | - |
| KRW08-02SW2-X2 | ロングエルボユニオン | KRW-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | 15.2 | 12 | 23 | 49 | 18.5 | 20.5 | 14.2 | 47 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRW08-03SW2 | ロングエルボユニオン | KRW-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 12 | 23 | 50.4 | 18.5 | 20.5 | 14.2 | 74 | - |
| KRW08-03SW2-X2 | ロングエルボユニオン | KRW-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 12 | 23 | 50.4 | 18.5 | 20.5 | 14.2 | 74 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRW06-01SW2 | KRW06-01SW2 | P | 710 | - | - |
| KRW06-01SW2-X2 | KRW06-01SW2-X2 | P | 760 | - | - |
| KRW06-02SW2 | KRW06-02SW2 | P | 783 | - | - |
| KRW06-03SW2 | KRW06-03SW2 | P | 1,083 | - | - |
| KRW08-01SW2 | KRW08-01SW2 | P | 823 | - | - |
| KRW08-01SW2-X2 | KRW08-01SW2-X2 | P | 873 | - | - |
| KRW08-02SW2 | KRW08-02SW2 | P | 868 | - | - |
| KRW08-02SW2-X2 | KRW08-02SW2-X2 | P | 943 | - | - |
| KRW08-03SW2 | KRW08-03SW2 | P | 1,143 | - | - |
| KRW08-03SW2-X2 | KRW08-03SW2-X2 | P | 1,243 | - | - |
