KRK-W2
KRK-W2
■45°エルボユニオン
・めねじ部からの45度方向の配管に使用。
・ハーフユニオンとエルボユニオンの中間的機種。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
17件の型式
KRK-W2

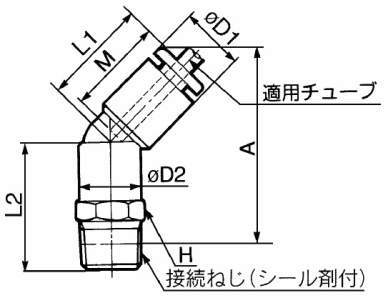

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | |||||||||||
| KRK06-01SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 12.8 | 10 | 18 | 19.6 | 17 | 6.9 | 3.4 | 12 | - |
| KRK06-01SW2-X2 | 45°エルボユニオン | KRK-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 10 | 12.8 | 10 | 18 | 19.6 | 17 | 6.9 | 3.4 | 12 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRK06-02SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 10 | 18 | 24 | 17 | 6.9 | 3.4 | 10 | - |
| KRK06-02SW2-X2 | 45°エルボユニオン | KRK-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 10 | 18 | 24 | 17 | 6.9 | 3.4 | 10 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRK06-03SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 12.8 | 10 | 18 | 25.4 | 17 | 6.9 | 3.4 | 33 | - |
| KRK08-01SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 12 | 15.2 | 12 | 20.5 | 21.1 | 18.5 | 19.7 | 19.7 | 13 | - |
| KRK08-02SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | 15.2 | 12 | 20.5 | 25.5 | 18.5 | 19.7 | 19.7 | 21 | - |
| KRK08-02SW2-X2 | 45°エルボユニオン | KRK-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 14 | 15.2 | 12 | 20.5 | 25.5 | 18.5 | 19.7 | 19.7 | 21 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRK08-03SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 12 | 20.5 | 26.9 | 18.5 | 19.7 | 19.7 | 35 | - |
| KRK10-01SW2 | 45°エルボユニオン | KRK-W2 | ミリ | φ10mm | シール剤付 | R | R1/8 | 17 | 18.5 | 17 | 24 | 23.1 | 21 | 30.9 | 23.2 | 25 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRK06-01SW2 | KRK06-01SW2 | P | 490 | - | - |
| KRK06-01SW2-X2 | KRK06-01SW2-X2 | P | 515 | - | - |
| KRK06-02SW2 | KRK06-02SW2 | P | 520 | - | - |
| KRK06-02SW2-X2 | KRK06-02SW2-X2 | P | 570 | - | - |
| KRK06-03SW2 | KRK06-03SW2 | P | 578 | - | - |
| KRK08-01SW2 | KRK08-01SW2 | P | 560 | - | - |
| KRK08-02SW2 | KRK08-02SW2 | P | 593 | - | - |
| KRK08-02SW2-X2 | KRK08-02SW2-X2 | P | 643 | - | - |
| KRK08-03SW2 | KRK08-03SW2 | P | 620 | - | - |
| KRK10-01SW2 | KRK10-01SW2 | P | 765 | - | - |
