KRV-W2
KRV-W2
■ユニバーサルエルボユニオン
・ボディの六角頭部をボックスレンチで締付ける狭いスペース用のエルボユニオン。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
11件の型式
KRV-W2

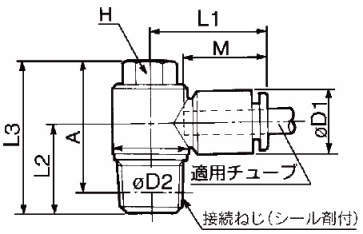

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | |||||||||||||
| KRV06-01SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 8 | 12.8 | 13.4 | 24 | 13.6 | 25.6 | 22.5 | 17 | 5.9 | 2.9 | 15 | - |
| KRV06-01SW2-X2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 8 | 12.8 | 13.4 | 24 | 13.6 | 25.6 | 22.5 | 17 | 5.9 | 2.9 | 15 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRV06-02SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 10 | 12.8 | 15.4 | 23.5 | 18 | 30.5 | 25 | 17 | 5.9 | 2.9 | 26 | - |
| KRV08-01SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 12 | 15.2 | 17.6 | 28.5 | 14.6 | 27.6 | 24.5 | 18.5 | 16 | 11.2 | 24 | - |
| KRV08-02SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 12 | 15.2 | 17.6 | 28.5 | 18 | 31 | 25.5 | 18.5 | 16 | 11.2 | 30 | - |
| KRV08-03SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 14 | 15.2 | 20.6 | 27.5 | 19.4 | 35.4 | 30 | 18.5 | 20.5 | 14.3 | 47 | - |
| KRV10-02SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ10mm | シール剤付 | R | R1/4 | 14 | 18.5 | 20.6 | 31 | 19 | 35 | 29.5 | 21 | 27 | 20.3 | 40 | - |
| KRV10-03SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ10mm | シール剤付 | R | R3/8 | 14 | 18.5 | 20.6 | 31 | 19.4 | 35.4 | 30 | 21 | 27 | 20.3 | 49 | - |
| KRV12-03SW2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ12mm | シール剤付 | R | R3/8 | 17 | 20.9 | 25.2 | 34 | 20.9 | 37.4 | 32 | 22 | 39 | 30.8 | 63 | - |
| KRV12-03SW2-X2 | ユニバーサルエルボユニオン | KRV-W2 | ミリ | φ12mm | シール剤付 | R | R3/8 | 17 | 20.9 | 25.2 | 34 | 20.9 | 37.4 | 32 | 22 | 39 | 30.8 | 63 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRV06-01SW2 | KRV06-01SW2 | P | 690 | - | - |
| KRV06-01SW2-X2 | KRV06-01SW2-X2 | P | 715 | - | - |
| KRV06-02SW2 | KRV06-02SW2 | P | 748 | - | - |
| KRV08-01SW2 | KRV08-01SW2 | P | 993 | - | - |
| KRV08-02SW2 | KRV08-02SW2 | P | 993 | - | - |
| KRV08-03SW2 | KRV08-03SW2 | P | 1,098 | - | - |
| KRV10-02SW2 | KRV10-02SW2 | P | 1,150 | - | - |
| KRV10-03SW2 | KRV10-03SW2 | P | 1,150 | - | - |
| KRV12-03SW2 | KRV12-03SW2 | P | 1,523 | - | - |
| KRV12-03SW2-X2 | KRV12-03SW2-X2 | P | 1,648 | - | - |
