KRU-W2
KRU-W2
■ブランチ
・めねじ部からの同一方向の分岐配管に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
20件の型式
KRU-W2

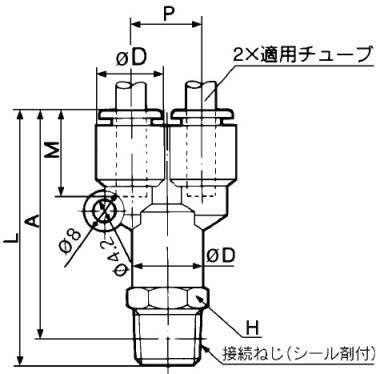

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
L (mm) |
P (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | FR2層 | FRソフトナイロン | |||||||||||
| KRU06-01SW2 | ブランチ | KRU-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 13 | 12.8 | 44.6 | 12.8 | 41.5 | 17 | 10.4 | 4.2 | 12 | - |
| KRU06-01SW2-X2 | ブランチ | KRU-W2 | ミリ | φ6mm | シール剤付 | R | R1/8 | 13 | 12.8 | 44.6 | 12.8 | 41.5 | 17 | 10.4 | 4.2 | 12 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRU06-02SW2 | ブランチ | KRU-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 48.5 | 12.8 | 43 | 17 | 10.4 | 4.2 | 22 | - |
| KRU06-02SW2-X2 | ブランチ | KRU-W2 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 48.5 | 12.8 | 43 | 17 | 10.4 | 4.2 | 22 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRU06-03SW2 | ブランチ | KRU-W2 | ミリ | φ6mm | シール剤付 | R | R3/8 | 17 | 12.8 | 49.9 | 12.8 | 44.5 | 17 | 10.4 | 4.2 | 35 | - |
| KRU08-01SW2 | ブランチ | KRU-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 17 | 15.2 | 51.6 | 15.2 | 48.5 | 18.5 | 25.6 | 17.7 | 16 | - |
| KRU08-01SW2-X2 | ブランチ | KRU-W2 | ミリ | φ8mm | シール剤付 | R | R1/8 | 17 | 15.2 | 51.6 | 15.2 | 48.5 | 18.5 | 25.6 | 17.7 | 16 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRU08-02SW2 | ブランチ | KRU-W2 | ミリ | φ8mm | シール剤付 | R | R1/4 | 17 | 15.2 | 55 | 15.2 | 49.5 | 18.5 | 25.6 | 17.7 | 24 | - |
| KRU08-03SW2 | ブランチ | KRU-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 55.4 | 15.2 | 50 | 18.5 | 25.6 | 17.7 | 36 | - |
| KRU08-03SW2-X2 | ブランチ | KRU-W2 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 55.4 | 15.2 | 50 | 18.5 | 25.6 | 17.7 | 36 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRU06-01SW2 | KRU06-01SW2 | P | 1,038 | - | - |
| KRU06-01SW2-X2 | KRU06-01SW2-X2 | P | 1,063 | - | - |
| KRU06-02SW2 | KRU06-02SW2 | P | 1,038 | - | - |
| KRU06-02SW2-X2 | KRU06-02SW2-X2 | P | 1,088 | - | - |
| KRU06-03SW2 | KRU06-03SW2 | P | 1,108 | - | - |
| KRU08-01SW2 | KRU08-01SW2 | P | 1,118 | - | - |
| KRU08-01SW2-X2 | KRU08-01SW2-X2 | P | 1,168 | - | - |
| KRU08-02SW2 | KRU08-02SW2 | P | 1,138 | - | - |
| KRU08-03SW2 | KRU08-03SW2 | P | 1,163 | - | - |
| KRU08-03SW2-X2 | KRU08-03SW2-X2 | P | 1,238 | - | - |
