KRH-W2
KRH-W2

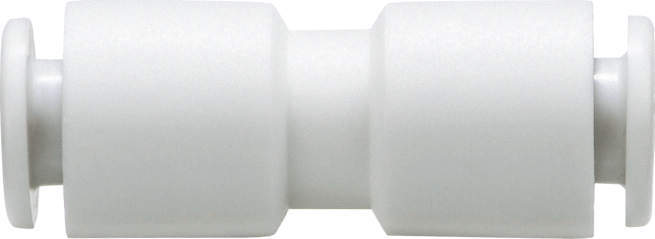

■ストレート
・同一方向のチューブ同士の接続に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
7件の型式
KRH-W2

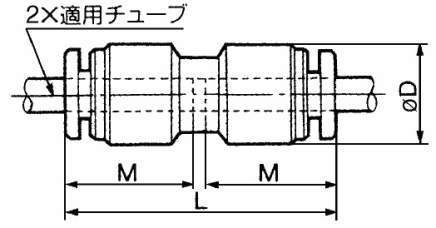

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FR2層 | FRソフトナイロン | ||||||||
| KRH06-00W2 | ストレート | KRH-W2 | ミリ | φ6mm | 12.8 | 34.5 | 17 | 10.4 | 5.6 | 4 | - |
| KRH06-00W2-X2 | ストレート | KRH-W2 | ミリ | φ6mm | 12.8 | 34.5 | 17 | 10.4 | 5.6 | 4 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH08-00W2 | ストレート | KRH-W2 | ミリ | φ8mm | 15.2 | 38.5 | 18.5 | 26.1 | 18.0 | 6 | - |
| KRH10-00W2 | ストレート | KRH-W2 | ミリ | φ10mm | 18.5 | 42.5 | 21 | 41.5 | 29.5 | 11 | - |
| KRH10-00W2-X2 | ストレート | KRH-W2 | ミリ | φ10mm | 18.5 | 42.5 | 21 | 41.5 | 29.5 | 11 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRH12-00W2 | ストレート | KRH-W2 | ミリ | φ12mm | 20.9 | 44.5 | 22 | 58.3 | 46.1 | 14 | - |
| KRH12-00W2-X2 | ストレート | KRH-W2 | ミリ | φ12mm | 20.9 | 44.5 | 22 | 58.3 | 46.1 | 14 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRH06-00W2 | KRH06-00W2 | P | 625 | - | - |
| KRH06-00W2-X2 | KRH06-00W2-X2 | P | 650 | - | - |
| KRH08-00W2 | KRH08-00W2 | P | 628 | - | - |
| KRH10-00W2 | KRH10-00W2 | P | 823 | - | - |
| KRH10-00W2-X2 | KRH10-00W2-X2 | P | 848 | - | - |
| KRH12-00W2 | KRH12-00W2 | P | 998 | - | - |
| KRH12-00W2-X2 | KRH12-00W2-X2 | P | 1,048 | - | - |
