KRL-W2
KRL-W2
■エルボ
・直角方向のチューブ同士の接続に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
8件の型式
KRL-W2

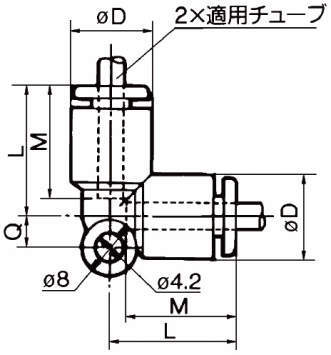

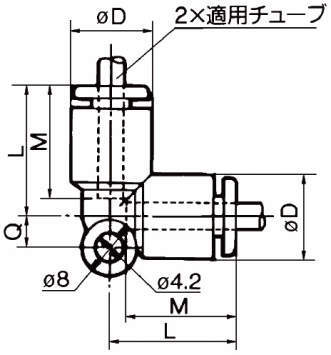

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
Q (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FR2層 | FRソフトナイロン | |||||||||
| KRL06-00W2 | エルボ | KRL-W2 | ミリ | φ6mm | 12.8 | 20 | 5.3 | 17 | 9.0 | 4.2 | 6 | - |
| KRL06-00W2-X2 | エルボ | KRL-W2 | ミリ | φ6mm | 12.8 | 20 | 5.3 | 17 | 9.0 | 4.2 | 6 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL08-00W2 | エルボ | KRL-W2 | ミリ | φ8mm | 15.2 | 23 | 6 | 18.5 | 21.6 | 14.9 | 10 | - |
| KRL08-00W2-X2 | エルボ | KRL-W2 | ミリ | φ8mm | 15.2 | 23 | 6 | 18.5 | 21.6 | 14.9 | 10 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL10-00W2 | エルボ | KRL-W2 | ミリ | φ10mm | 18.5 | 26.5 | 6.8 | 21 | 35.2 | 25.0 | 17 | - |
| KRL10-00W2-X2 | エルボ | KRL-W2 | ミリ | φ10mm | 18.5 | 26.5 | 6.8 | 21 | 35.2 | 25.0 | 17 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRL12-00W2 | エルボ | KRL-W2 | ミリ | φ12mm | 20.9 | 28.5 | 7.5 | 22 | 50.2 | 39.7 | 21 | - |
| KRL12-00W2-X2 | エルボ | KRL-W2 | ミリ | φ12mm | 20.9 | 28.5 | 7.5 | 22 | 50.2 | 39.7 | 21 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRL06-00W2 | KRL06-00W2 | P | 578 | - | - |
| KRL06-00W2-X2 | KRL06-00W2-X2 | P | 603 | - | - |
| KRL08-00W2 | KRL08-00W2 | P | 678 | - | - |
| KRL08-00W2-X2 | KRL08-00W2-X2 | P | 703 | - | - |
| KRL10-00W2 | KRL10-00W2 | P | 823 | - | - |
| KRL10-00W2-X2 | KRL10-00W2-X2 | P | 848 | - | - |
| KRL12-00W2 | KRL12-00W2 | P | 910 | - | - |
| KRL12-00W2-X2 | KRL12-00W2-X2 | P | 935 | - | - |
