KRU-W2
KRU-W2

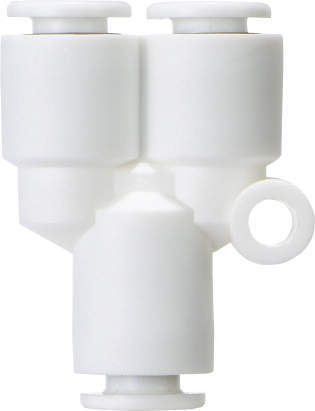

■ユニオンワイ
・同一方向のチューブ同士の分岐接続に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
6件の型式
KRU-W2

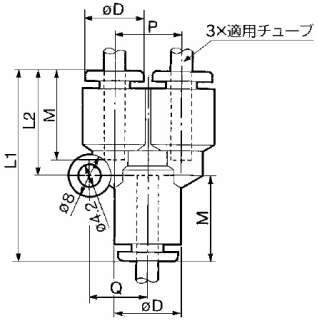

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L1 (mm) |
L2 (mm) |
P (mm) |
Q (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FR2層 | FRソフトナイロン | |||||||||||
| KRU06-00W2 | ユニオンワイ | KRU-W2 | ミリ | φ6mm | 12.8 | 37 | 20 | 12.8 | 11.7 | 17 | 10.4 | 4.2 | 10 | - |
| KRU08-00W2 | ユニオンワイ | KRU-W2 | ミリ | φ8mm | 15.2 | 42.5 | 24.5 | 15.2 | 13.7 | 18.5 | 25.6 | 17.7 | 12 | - |
| KRU10-00W2 | ユニオンワイ | KRU-W2 | ミリ | φ10mm | 18.5 | 48 | 27.5 | 18.5 | 16.1 | 21 | 40 | 28.4 | 16 | - |
| KRU10-00W2-X2 | ユニオンワイ | KRU-W2 | ミリ | φ10mm | 18.5 | 48 | 27.5 | 18.5 | 16.1 | 21 | 40 | 28.4 | 16 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRU12-00W2 | ユニオンワイ | KRU-W2 | ミリ | φ12mm | 20.9 | 51 | 30 | 20.9 | 18.1 | 22 | 57.4 | 45.4 | 23 | - |
| KRU12-00W2-X2 | ユニオンワイ | KRU-W2 | ミリ | φ12mm | 20.9 | 51 | 30 | 20.9 | 18.1 | 22 | 57.4 | 45.4 | 23 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRU06-00W2 | KRU06-00W2 | P | 1,008 | 在庫品 | - |
| KRU08-00W2 | KRU08-00W2 | P | 1,085 | - | - |
| KRU10-00W2 | KRU10-00W2 | P | 1,245 | - | - |
| KRU10-00W2-X2 | KRU10-00W2-X2 | P | 1,295 | - | - |
| KRU12-00W2 | KRU12-00W2 | P | 1,540 | - | - |
| KRU12-00W2-X2 | KRU12-00W2-X2 | P | 1,590 | - | - |
