KRE-W2
KRE-W2
■隔壁用メスユニオン
・パネル取付等のおねじとチューブの中継接続に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
17件の型式
KRE-W2

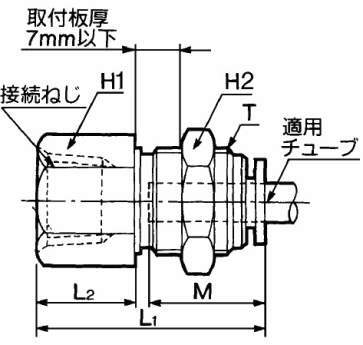

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 | T | 六角対辺(mm) |
L1 (mm) |
L2 (mm) |
取付穴 (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ねじタイプ | 管接続口径 | H1 | H2 | FR2層 | FRソフトナイロン | ||||||||||
| KRE06-01W2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ6mm | Rc | Rc1/8 | M14×1 | 17 | 17 | 28 | 11 | 15 | 17 | 10.4 | 5.6 | 25 | - |
| KRE06-01W2-X2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ6mm | Rc | Rc1/8 | M14×1 | 17 | 17 | 28 | 11 | 15 | 17 | 10.4 | 5.6 | 25 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE06-02W2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ6mm | Rc | Rc1/4 | M14×1 | 17 | 17 | 31.5 | 15 | 15 | 17 | 10.4 | 5.6 | 40 | - |
| KRE06-02W2-X2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ6mm | Rc | Rc1/4 | M14×1 | 17 | 17 | 31.5 | 15 | 15 | 17 | 10.4 | 5.6 | 40 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE06-03W2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ6mm | Rc | Rc3/8 | M14×1 | 19 | 17 | 33.5 | 17 | 15 | 17 | 10.4 | 5.6 | 29 | - |
| KRE06-03W2-X2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ6mm | Rc | Rc3/8 | M14×1 | 19 | 17 | 33.5 | 17 | 15 | 17 | 10.4 | 5.6 | 29 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE08-01W2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ8mm | Rc | Rc1/8 | M16×1 | 17 | 19 | 27.5 | 7.5 | 17 | 18.5 | 26.1 | 18.0 | 28 | - |
| KRE08-02W2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ8mm | Rc | Rc1/4 | M16×1 | 17 | 19 | 33 | 13 | 17 | 18.5 | 26.1 | 18.0 | 27 | - |
| KRE08-02W2-X2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ8mm | Rc | Rc1/4 | M16×1 | 17 | 19 | 33 | 13 | 17 | 18.5 | 26.1 | 18.0 | 27 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE08-03W2 | 隔壁用メスユニオン | KRE-W2 | ミリ | φ8mm | Rc | Rc3/8 | M16×1 | 19 | 19 | 35 | 15 | 17 | 18.5 | 26.1 | 18.0 | 48 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRE06-01W2 | KRE06-01W2 | P | 760 | - | - |
| KRE06-01W2-X2 | KRE06-01W2-X2 | P | 810 | - | - |
| KRE06-02W2 | KRE06-02W2 | P | 760 | - | - |
| KRE06-02W2-X2 | KRE06-02W2-X2 | P | 835 | - | - |
| KRE06-03W2 | KRE06-03W2 | P | 875 | - | - |
| KRE06-03W2-X2 | KRE06-03W2-X2 | P | 950 | - | - |
| KRE08-01W2 | KRE08-01W2 | P | 875 | - | - |
| KRE08-02W2 | KRE08-02W2 | P | 875 | - | - |
| KRE08-02W2-X2 | KRE08-02W2-X2 | P | 950 | - | - |
| KRE08-03W2 | KRE08-03W2 | P | 875 | - | - |
