KRE-W2
KRE-W2

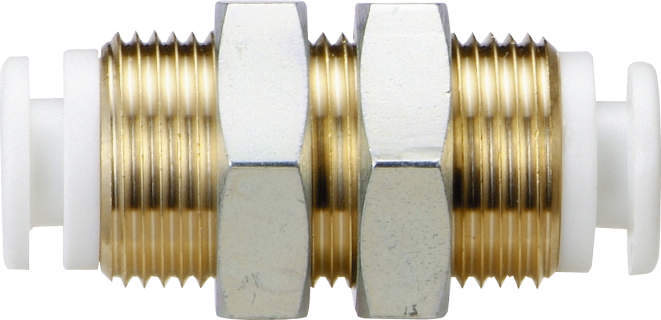

■隔壁用ユニオン
・パネル取付等のチューブ同士の中継接続に使用。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
8件の型式
KRE-W2

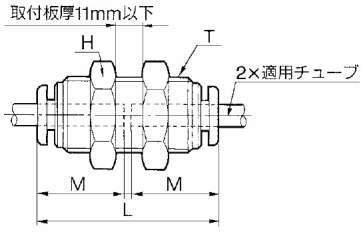

| 型式 | 機種 | タイプ | 適用チューブ | T |
六角対辺 H (mm) |
L (mm) |
取付穴 (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FR2層 | FRソフトナイロン | ||||||||||
| KRE06-00W2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ6mm | M14×1 | 17 | 34.5 | 15 | 17 | 10.4 | 5.6 | 33 | - |
| KRE06-00W2-X2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ6mm | M14×1 | 17 | 34.5 | 15 | 17 | 10.4 | 5.6 | 33 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE08-00W2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ8mm | M16×1 | 19 | 38 | 17 | 18.5 | 26.1 | 18.0 | 52 | - |
| KRE08-00W2-X2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ8mm | M16×1 | 19 | 38 | 17 | 18.5 | 26.1 | 18.0 | 52 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE10-00W2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ10mm | M20×1 | 24 | 42.5 | 21 | 21 | 41.5 | 29.5 | 70 | - |
| KRE10-00W2-X2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ10mm | M20×1 | 24 | 42.5 | 21 | 21 | 41.5 | 29.5 | 70 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRE12-00W2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ12mm | M22×1 | 27 | 44 | 23 | 22 | 58.3 | 46.1 | 90 | - |
| KRE12-00W2-X2 | 隔壁用ユニオン | KRE-W2 | ミリ | φ12mm | M22×1 | 27 | 44 | 23 | 22 | 58.3 | 46.1 | 90 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRE06-00W2 | KRE06-00W2 | P | 898 | 在庫品 | - |
| KRE06-00W2-X2 | KRE06-00W2-X2 | P | 948 | - | - |
| KRE08-00W2 | KRE08-00W2 | P | 1,020 | - | - |
| KRE08-00W2-X2 | KRE08-00W2-X2 | P | 1,070 | - | - |
| KRE10-00W2 | KRE10-00W2 | P | 1,343 | - | - |
| KRE10-00W2-X2 | KRE10-00W2-X2 | P | 1,418 | - | - |
| KRE12-00W2 | KRE12-00W2 | P | 1,555 | - | - |
| KRE12-00W2-X2 | KRE12-00W2-X2 | P | 1,655 | - | - |
