KRW-W2
KRW-W2
■ロングストリートエルボ
・ワンタッチ管継手からのチューブ取り出し方向の90度変更に使用。
・ストリートエルボと同時に使用し立体配管可能。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止。
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲 | -100kPa～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
6件の型式
KRW-W2

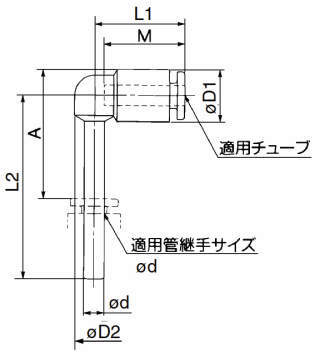

| 型式 | 機種 | タイプ | 適用チューブ |
適用管継手 サイズ φd |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | FR2層 | FRソフトナイロン | ||||||||||||
| KRW06-99W2 | ロングストリートエルボ | KRW-W2 | ミリ | φ6mm | φ6mm | 12.8 | 10 | 20 | 41.5 | 31 | 17 | 9.0 | 4.2 | 4 | - |
| KRW06-99W2-X2 | ロングストリートエルボ | KRW-W2 | ミリ | φ6mm | φ6mm | 12.8 | 10 | 20 | 41.5 | 31 | 17 | 9.0 | 4.2 | 4 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRW08-99W2 | ロングストリートエルボ | KRW-W2 | ミリ | φ8mm | φ8mm | 15.2 | 10 | 22.5 | 48 | 37 | 18.5 | 21.6 | 14.9 | 6 | - |
| KRW10-99W2 | ロングストリートエルボ | KRW-W2 | ミリ | φ10mm | φ10mm | 18.5 | 14 | 25.5 | 55 | 43.5 | 21 | 35.2 | 25.0 | 9 | - |
| KRW10-99W2-X2 | ロングストリートエルボ | KRW-W2 | ミリ | φ10mm | φ10mm | 18.5 | 14 | 25.5 | 55 | 43.5 | 21 | 35.2 | 25.0 | 9 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRW12-99W2 | ロングストリートエルボ | KRW-W2 | ミリ | φ12mm | φ12mm | 20.9 | 16 | 27 | 59.5 | 48 | 22 | 50.2 | 39.7 | 13 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRW06-99W2 | KRW06-99W2 | P | 550 | - | - |
| KRW06-99W2-X2 | KRW06-99W2-X2 | P | 575 | - | - |
| KRW08-99W2 | KRW08-99W2 | P | 575 | - | - |
| KRW10-99W2 | KRW10-99W2 | P | 700 | - | - |
| KRW10-99W2-X2 | KRW10-99W2-X2 | P | 725 | - | - |
| KRW12-99W2 | KRW12-99W2 | P | 775 | - | - |
