KRM12
KRM12
■マニホールド
・配管のコンパクト化が可能。
【難燃性 FRワンタッチ管継手 KR-W2シリーズの特長】
■スパッタ発生環境使用可能
■難燃性（UL-94規格V-0相当）
■FRソフトナイロンチューブに使用可能
■カバーオプション
・スパッタの内部の侵入および付着によるチューブ離脱不具合の防止
| 使用流体 | 空気、水 |
|---|---|
| 最高使用圧力 | 1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～60℃(凍結なきこと) |
| 難燃性 | 外装樹脂部品：UL-94規格V-0相当 |
8件の型式
KRM12

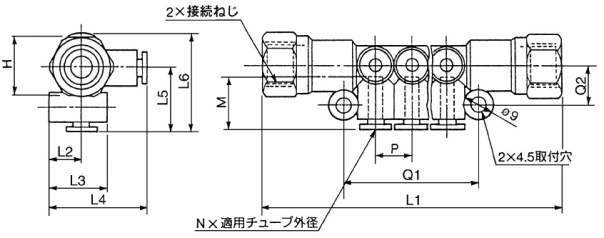

| 型式 | 機種 | タイプ | ポートA | ポートB |
六角対辺 H (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
P (mm) |
Q1 (mm) |
Q2 (mm) |
M (mm) |
質量 (g) |
オーダーメイド仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 管接続様式 | 適用チューブ外径(mm) | ポート数 N | 管接続様式 | 管接続口径 | 最小穴径(mm) | ||||||||||||||||
| KRM12-06-02-6 | マニホールド | KRM12 | ワンタッチ管継手 | 6 | 6 | Rcめねじ | Rc1/4 | 7.5 | 17 | 76 | 10 | 19.5 | 31.5 | 21.5 | 31 | 13 | 47 | 13.5 | 17 | 81 | - |
| KRM12-06-02-10 | マニホールド | KRM12 | ワンタッチ管継手 | 6 | 10 | Rcめねじ | Rc1/4 | 7.5 | 17 | 102 | 10 | 19.5 | 31.5 | 21.5 | 31 | 13 | 73 | 13.5 | 17 | 91 | - |
| KRM12-08-03-6 | マニホールド | KRM12 | ワンタッチ管継手 | 8 | 6 | Rcめねじ | Rc3/8 | 9 | 19 | 85 | 11.5 | 22.5 | 35.5 | 24 | 34.5 | 15.5 | 55 | 14.7 | 18.5 | 97 | - |
| KRM12-08-03-10 | マニホールド | KRM12 | ワンタッチ管継手 | 8 | 10 | Rcめねじ | Rc3/8 | 9 | 19 | 116 | 11.5 | 22.5 | 35.5 | 24 | 34.5 | 15.5 | 86 | 14.7 | 18.5 | 112 | - |
| KRM12-06-02-6-X2 | マニホールド | KRM12 | ワンタッチ管継手 | 6 | 6 | Rcめねじ | Rc1/4 | 7.5 | 17 | 76 | 10 | 19.5 | 31.5 | 21.5 | 31 | 13 | 47 | 13.5 | 17 | 81 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRM12-06-02-10-X2 | マニホールド | KRM12 | ワンタッチ管継手 | 6 | 10 | Rcめねじ | Rc1/4 | 7.5 | 17 | 102 | 10 | 19.5 | 31.5 | 21.5 | 31 | 13 | 73 | 13.5 | 17 | 91 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRM12-08-03-6-X2 | マニホールド | KRM12 | ワンタッチ管継手 | 8 | 6 | Rcめねじ | Rc3/8 | 9 | 19 | 85 | 11.5 | 22.5 | 35.5 | 24 | 34.5 | 15.5 | 55 | 14.7 | 18.5 | 97 | 銅系不可仕様(無電解ニッケルめっき付) |
| KRM12-08-03-10-X2 | マニホールド | KRM12 | ワンタッチ管継手 | 8 | 10 | Rcめねじ | Rc3/8 | 9 | 19 | 116 | 11.5 | 22.5 | 35.5 | 24 | 34.5 | 15.5 | 86 | 14.7 | 18.5 | 112 | 銅系不可仕様(無電解ニッケルめっき付) |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRM12-06-02-6 | KRM12-06-02-6 | P | 2,500 | - | - |
| KRM12-06-02-10 | KRM12-06-02-10 | P | 3,500 | - | - |
| KRM12-08-03-6 | KRM12-08-03-6 | P | 3,000 | - | - |
| KRM12-08-03-10 | KRM12-08-03-10 | P | 4,000 | - | - |
| KRM12-06-02-6-X2 | KRM12-06-02-6-X2 | P | 2,650 | - | - |
| KRM12-06-02-10-X2 | KRM12-06-02-10-X2 | P | 3,675 | - | - |
| KRM12-08-03-6-X2 | KRM12-08-03-6-X2 | P | 3,175 | - | - |
| KRM12-08-03-10-X2 | KRM12-08-03-10-X2 | P | 4,200 | - | - |
