SMC

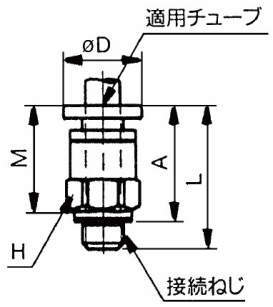

KAH（M）
KAH（M）

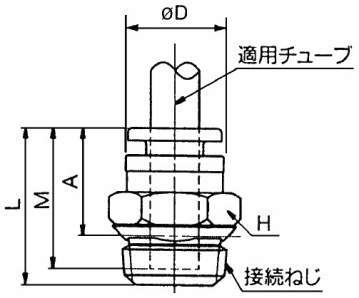

KAH（Uni）
■ハーフユニオン
・めねじ部からの同一方向の配管に使用。
・最も一般的な機種。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
22件の型式
KAH（M）
KAH（Uni）
| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ソフトナイロン | ウレタン | |||||||||
| KAH23-M5 | ハーフユニオン | KAH | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 7 | 8.5 | 17 | 14 | 13 | 3.4 | 2.9 | 2.1 |
| KAH23-M6 | ハーフユニオン | KAH | ミリ | φ3.2mm | ガスケットシール | M | M6×1 | 8 | 8.5 | 17.5 | 14 | 13 | 3.4 | 2.9 | 2.1 |
| KAH23-U01 | ハーフユニオン | KAH | ミリ | φ3.2mm | ガスケットシール | Uni | Uni1/8 | 10 | 8.5 | 12.5 | 8.5 | 13 | 3.4 | 2.9 | 4 |
| KAH04-M5 | ハーフユニオン | KAH | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 8 | 9.5 | 17 | 14 | 13 | 4 | 4 | 2 |
| KAH04-M6 | ハーフユニオン | KAH | ミリ | φ4mm | ガスケットシール | M | M6×1 | 8 | 9.5 | 17.5 | 14 | 13 | 4 | 4 | 2 |
| KAH04-U01 | ハーフユニオン | KAH | ミリ | φ4mm | ガスケットシール | Uni | Uni1/8 | 10 | 10 | 18.5 | 13.5 | 16 | 5.6 | 5.6 | 5 |
| KAH04-U02 | ハーフユニオン | KAH | ミリ | φ4mm | ガスケットシール | Uni | Uni1/4 | 14 | 10 | 16.5 | 10.5 | 16 | 5.6 | 5.6 | 10 |
| KAH06-M5 | ハーフユニオン | KAH | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 10 | 11.5 | 18.5 | 15 | 14 | 4 | 4 | 3 |
| KAH06-M6 | ハーフユニオン | KAH | ミリ | φ6mm | ガスケットシール | M | M6×1 | 10 | 11.5 | 19 | 16 | 14 | 4 | 4 | 3 |
| KAH06-U01 | ハーフユニオン | KAH | ミリ | φ6mm | ガスケットシール | Uni | Uni1/8 | 12 | 12 | 19.5 | 14.5 | 17 | 13.1 | 13.1 | 5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAH23-M5 | KAH23-M5 | P | 518 | - | - |
| KAH23-M6 | KAH23-M6 | P | 798 | - | - |
| KAH23-U01 | KAH23-U01 | P | 733 | - | - |
| KAH04-M5 | KAH04-M5 | P | 393 | - | - |
| KAH04-M6 | KAH04-M6 | P | 575 | - | - |
| KAH04-U01 | KAH04-U01 | P | 385 | - | - |
| KAH04-U02 | KAH04-U02 | P | 420 | - | - |
| KAH06-M5 | KAH06-M5 | P | 428 | - | - |
| KAH06-M6 | KAH06-M6 | P | 650 | - | - |
| KAH06-U01 | KAH06-U01 | P | 405 | - | - |
