SMC
KAU（M）
KAU（M）
KAU（Uni）
■ブランチ
・めねじ部からの同一方向の分岐配管に使用。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
21件の型式
KAU（M）
KAU（Uniねじ）

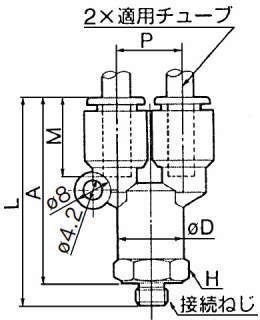

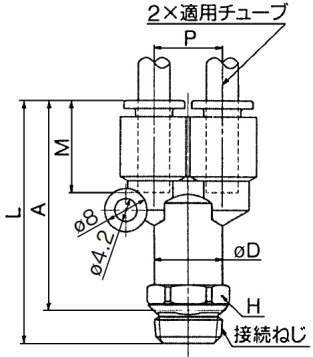

| 型式 | 機種 | タイプ | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD (mm) |
L (mm) |
P (mm) |
A (mm) |
M (mm) |
有効断面(mm2) |
質量 (g) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ソフトナイロン | ウレタン | ||||||||||
| KAU23-M5 | ブランチ | KAU | ミリ | φ3.2mm | ガスケットシール | M | M5×0.8 | 10 | 9.6 | 38 | 9.6 | 34.5 | 15.5 | 2.2 | 2.2 | 9 |
| KAU23-M6 | ブランチ | KAU | ミリ | φ3.2mm | ガスケットシール | M | M6×1 | 10 | 9.6 | 38.5 | 9.6 | 34.5 | 15.5 | 2.2 | 2.2 | 9 |
| KAU23-U01 | ブランチ | KAU | ミリ | φ3.2mm | ガスケットシール | Uni | Uni1/8 | 11 | 9.6 | 38.5 | 9.6 | 34.5 | 15.5 | 3.4 | 2.9 | 11 |
| KAU04-M5 | ブランチ | KAU | ミリ | φ4mm | ガスケットシール | M | M5×0.8 | 11 | 10.4 | 39.5 | 10.4 | 36 | 16 | 2.2 | 2.2 | 4 |
| KAU04-M6 | ブランチ | KAU | ミリ | φ4mm | ガスケットシール | M | M6×1 | 11 | 10.4 | 40 | 10.4 | 36 | 16 | 2.2 | 2.2 | 10 |
| KAU04-U01 | ブランチ | KAU | ミリ | φ4mm | ガスケットシール | Uni | Uni1/8 | 11 | 10.4 | 40 | 10.4 | 36 | 16 | 4.2 | 4.2 | 11 |
| KAU04-U02 | ブランチ | KAU | ミリ | φ4mm | ガスケットシール | Uni | Uni1/4 | 14 | 10.4 | 42 | 10.4 | 36 | 16 | 4.2 | 4.2 | 16 |
| KAU06-M5 | ブランチ | KAU | ミリ | φ6mm | ガスケットシール | M | M5×0.8 | 13 | 12.8 | 42.5 | 12.8 | 39 | 17 | 2.2 | 2.2 | 12 |
| KAU06-M6 | ブランチ | KAU | ミリ | φ6mm | ガスケットシール | M | M6×1 | 13 | 12.8 | 43 | 12.8 | 39 | 17 | 2.2 | 2.2 | 12 |
| KAU06-U01 | ブランチ | KAU | ミリ | φ6mm | ガスケットシール | Uni | Uni1/8 | 13 | 12.8 | 43.5 | 12.8 | 39.5 | 17 | 13.4 | 13.4 | 13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAU23-M5 | KAU23-M5 | P | 1,408 | - | - |
| KAU23-M6 | KAU23-M6 | P | 2,535 | - | - |
| KAU23-U01 | KAU23-U01 | P | 2,795 | - | - |
| KAU04-M5 | KAU04-M5 | P | 2,045 | - | - |
| KAU04-M6 | KAU04-M6 | P | 2,065 | - | - |
| KAU04-U01 | KAU04-U01 | P | 1,050 | - | - |
| KAU04-U02 | KAU04-U02 | P | 1,148 | - | - |
| KAU06-M5 | KAU06-M5 | P | 1,045 | - | - |
| KAU06-M6 | KAU06-M6 | P | 1,053 | - | - |
| KAU06-U01 | KAU06-U01 | P | 1,215 | - | - |
