SMC
KAH
KAH

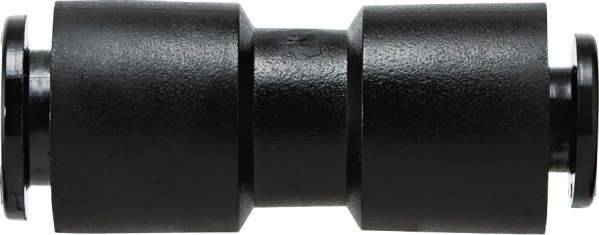

■異径ストレート
・サイズ違いのチューブ同士の接続に使用。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
5件の型式
KAH

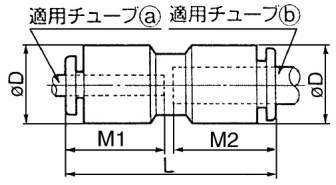

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
M1 (mm) |
M2 (mm) |
有効断面(mm2) |
質量 (g) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ソフトナイロン | ウレタン | |||||||||
| a側 | b側 | |||||||||||
| KAH23-04 | 異径ストレート | KAH | ミリ | φ3.2mm | φ4mm | 10.4 | 32.5 | 15.5 | 16 | 3.2 | 2.7 | 3 |
| KAH04-06 | 異径ストレート | KAH | ミリ | φ4mm | φ6mm | 12.8 | 34.5 | 16 | 17 | 4.2 | 4.2 | 4 |
| KAH06-08 | 異径ストレート | KAH | ミリ | φ6mm | φ8mm | 15.2 | 38.5 | 17 | 18.5 | 10.7 | 10.7 | 6 |
| KAH08-10 | 異径ストレート | KAH | ミリ | φ8mm | φ10mm | 18.5 | 42 | 18.5 | 21 | 16.7 | 16.7 | 11 |
| KAH10-12 | 異径ストレート | KAH | ミリ | φ10mm | φ12mm | 20.9 | 44.5 | 21 | 22 | 28.2 | 28.2 | 14 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAH23-04 | KAH23-04 | P | 1,363 | - | - |
| KAH04-06 | KAH04-06 | P | 890 | - | - |
| KAH06-08 | KAH06-08 | P | 800 | - | - |
| KAH08-10 | KAH08-10 | P | 1,188 | - | - |
| KAH10-12 | KAH10-12 | P | 1,950 | - | - |
