SMC
KAL
KAL
■エルボ
・直角方向のチューブ同士の接続に使用。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
6件の型式
KAL

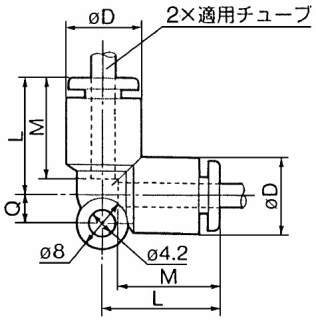

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
Q (mm) |
M(mm) | 有効断面(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ソフトナイロン | ウレタン | ||||||||
| KAL23-00 | エルボ | KAL | ミリ | φ3.2mm | 9.6 | 17.5 | 4.3 | 15.5 | 3.4 | 2.9 | 3 |
| KAL04-00 | エルボ | KAL | ミリ | φ4mm | 10.4 | 18 | 4.5 | 16 | 4.2 | 4.2 | 6 |
| KAL06-00 | エルボ | KAL | ミリ | φ6mm | 12.8 | 20 | 5.3 | 17 | 11.4 | 11.4 | 6 |
| KAL08-00 | エルボ | KAL | ミリ | φ8mm | 15.2 | 23 | 6 | 18.5 | 14.9 | 14.9 | 10 |
| KAL10-00 | エルボ | KAL | ミリ | φ10mm | 18.5 | 26.5 | 6.8 | 21 | 25 | 25 | 17 |
| KAL12-00 | エルボ | KAL | ミリ | φ12mm | 20.9 | 28.5 | 7.5 | 22 | 39.7 | 39.7 | 21 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAL23-00 | KAL23-00 | P | 1,510 | - | - |
| KAL04-00 | KAL04-00 | P | 948 | - | - |
| KAL06-00 | KAL06-00 | P | 683 | - | - |
| KAL08-00 | KAL08-00 | P | 798 | - | - |
| KAL10-00 | KAL10-00 | P | 898 | - | - |
| KAL12-00 | KAL12-00 | P | 1,368 | - | - |
