KAT
KAT

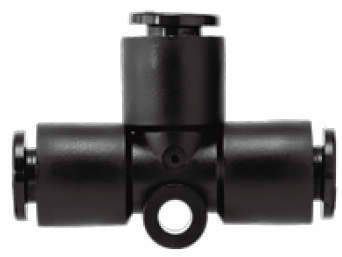

■チーズ
・両側90度方向のチューブ同士の分岐接続に使用。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
6件の型式
KAT

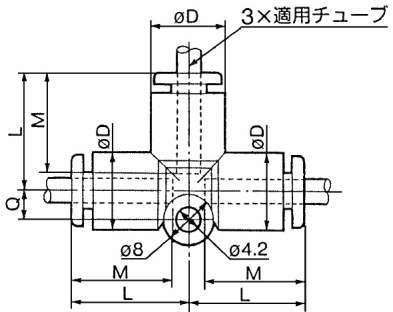

| 型式 | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
Q (mm) |
M (mm) |
有効断面(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ソフトナイロン | ウレタン | ||||||||
| KAT23-00 | チーズ | KAT | ミリ | φ3.2mm | 9.6 | 17.5 | 4.3 | 15.5 | 3.4 | 2.9 | 5 |
| KAT04-00 | チーズ | KAT | ミリ | φ4mm | 10.4 | 18 | 4.5 | 16 | 6.4 | 6.9 | 7 |
| KAT06-00 | チーズ | KAT | ミリ | φ6mm | 12.8 | 20 | 5.3 | 17 | 13.4 | 13.4 | 10 |
| KAT08-00 | チーズ | KAT | ミリ | φ8mm | 15.2 | 23 | 6 | 18.5 | 17.7 | 17.7 | 15 |
| KAT10-00 | チーズ | KAT | ミリ | φ10mm | 18.5 | 26.5 | 6.8 | 21 | 28.4 | 28.4 | 25 |
| KAT12-00 | チーズ | KAT | ミリ | φ12mm | 20.9 | 28.5 | 7.5 | 22 | 45.4 | 45.4 | 29 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAT23-00 | KAT23-00 | P | 1,135 | - | - |
| KAT04-00 | KAT04-00 | P | 870 | - | - |
| KAT06-00 | KAT06-00 | P | 815 | - | - |
| KAT08-00 | KAT08-00 | P | 905 | - | - |
| KAT10-00 | KAT10-00 | P | 1,053 | - | - |
| KAT12-00 | KAT12-00 | P | 1,333 | - | - |
