KAR
KAR
■レジューサ
・ワンタッチ管継手のサイズ変更に使用。
【帯電防止ワンタッチ管継手 KAシリーズの特長】
■帯電防止対策が施された管継手です。
■表面抵抗：104～107Ω
■継手ボディ・シール部に導電性樹脂を使用。
■真空（-100KPa）使用可能。
■難燃性（UL94規格V-0相当）
■銅系不可仕様
・黄銅部品に無電解ニッケルメッキ付。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | 5～40℃ |
| 表面抵抗 | 104～107Ω |
10件の型式
KAR

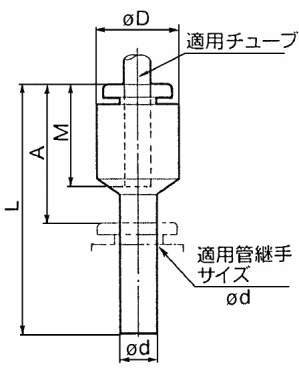

| 型式 | 機種 | タイプ | 適用チューブ |
適用管継手 サイズ φd |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ソフトナイロン | ウレタン | |||||||||
| KAR23-04 | レジューサ | KAR | ミリ | φ3.2mm | φ4mm | 9.6 | 33.5 | 18.5 | 15.5 | 3.4 | 2.9 | 5 |
| KAR04-06 | レジューサ | KAR | ミリ | φ4mm | φ6mm | 10.4 | 34.5 | 17.5 | 16 | 5.6 | 5.6 | 1.8 |
| KAR04-08 | レジューサ | KAR | ミリ | φ4mm | φ8mm | 10.4 | 36.5 | 18 | 16 | 5.6 | 5.6 | 2 |
| KAR04-10 | レジューサ | KAR | ミリ | φ4mm | φ10mm | 12.8 | 39.5 | 18.5 | 16 | 5.6 | 5.6 | 3.3 |
| KAR06-08 | レジューサ | KAR | ミリ | φ6mm | φ8mm | 12.8 | 37 | 18.5 | 17 | 13.1 | 13.1 | 2.5 |
| KAR06-10 | レジューサ | KAR | ミリ | φ6mm | φ10mm | 12.8 | 39.5 | 18.5 | 17 | 13.1 | 13.1 | 3 |
| KAR06-12 | レジューサ | KAR | ミリ | φ6mm | φ12mm | 12.8 | 42 | 20 | 17 | 13.1 | 13.1 | 4.7 |
| KAR08-10 | レジューサ | KAR | ミリ | φ8mm | φ10mm | 15.2 | 41 | 20 | 18.5 | 18 | 18 | 4 |
| KAR08-12 | レジューサ | KAR | ミリ | φ8mm | φ12mm | 15.2 | 42 | 20 | 18.5 | 18 | 18 | 4.6 |
| KAR10-12 | レジューサ | KAR | ミリ | φ10mm | φ12mm | 18.5 | 44.5 | 23 | 21 | 32.8 | 32.8 | 33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KAR23-04 | KAR23-04 | P | 3,410 | - | - |
| KAR04-06 | KAR04-06 | P | 595 | - | - |
| KAR04-08 | KAR04-08 | P | 1,633 | - | - |
| KAR04-10 | KAR04-10 | P | 2,863 | - | - |
| KAR06-08 | KAR06-08 | P | 600 | - | - |
| KAR06-10 | KAR06-10 | P | 953 | - | - |
| KAR06-12 | KAR06-12 | P | 2,928 | - | - |
| KAR08-10 | KAR08-10 | P | 985 | - | - |
| KAR08-12 | KAR08-12 | P | 1,185 | - | - |
| KAR10-12 | KAR10-12 | P | 823 | - | - |
