SMC

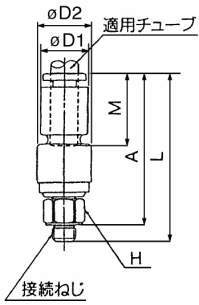

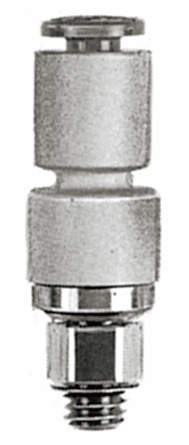

KSH（M／UNF）
KSH（M／UNF）

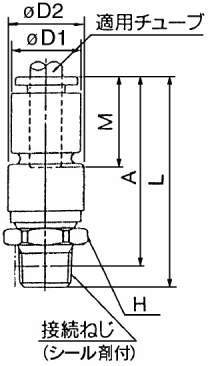

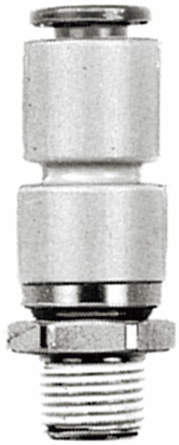

KSH（R／NPT）
■低トルク回転を可能とした回転用ワンタッチ継手
■ロボット等の摺動部、回転部への使用が可能。
■横暴部品に無電解ニッケルめっき付
■シール剤付が標準仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
23件の型式
KSH（M／UNF）
KSH（R／NPT）
| 型式 | 機種 | タイプ | ロータリ仕様 | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L (mm) |
A (mm) |
M (mm) |
最小穴径 (mm) |
有効断面積(mm2) |
質量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 回転トルク(N・m) | 許容回転数(S-1) | タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ナイロン | ウレタン | |||||||||||
| KSH04-M5 | ハーフユニオン | KSH | 標準タイプ | 0.006 | 8.4 | ミリ | φ4mm | シール剤なし | M | M5×0.8 | 8 | 10.4 | 12 | 36.5 | 33 | 16 | 2.5 | 4.0 | 4.0 | 9 |
| KSH04-M6 | ハーフユニオン | KSH | 標準タイプ | 0.006 | 8.4 | ミリ | φ4mm | シール剤なし | M | M6×1 | 8 | 10.4 | 12 | 37 | 33 | 16 | 2.5 | 4.0 | 4.0 | 9 |
| KSH04-01S | ハーフユニオン | KSH | 標準タイプ | 0.006 | 8.4 | ミリ | φ4mm | シール剤付 | R | R1/8 | 12 | 10.4 | 12 | 37.1 | 34 | 16 | 2.5 | 4.0 | 4.0 | 14 |
| KSH06-M5 | ハーフユニオン | KSH | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤なし | M | M5×0.8 | 8 | 12.8 | 14 | 37.5 | 33.5 | 17 | 2.5 | 4.0 | 4.0 | 12 |
| KSH06-M6 | ハーフユニオン | KSH | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤なし | M | M6×1 | 8 | 12.8 | 14 | 38 | 34 | 17 | 3 | 5.6 | 5.6 | 12 |
| KSH06-01S | ハーフユニオン | KSH | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤付 | R | R1/8 | 14 | 12.8 | 14 | 38.6 | 35.5 | 17 | 4 | 10.4 | 10.4 | 17 |
| KSH06-02S | ハーフユニオン | KSH | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 14 | 42 | 36.5 | 17 | 4 | 10.4 | 10.4 | 23 |
| KSH08-01S | ハーフユニオン | KSH | 標準タイプ | 0.014 | 6.7 | ミリ | φ8mm | シール剤付 | R | R1/8 | 17 | 15.2 | 17 | 43.1 | 40 | 18.5 | 6 | 26.1 | 18.0 | 23 |
| KSH08-02S | ハーフユニオン | KSH | 標準タイプ | 0.014 | 6.7 | ミリ | φ8mm | シール剤付 | R | R1/4 | 17 | 15.2 | 17 | 46.5 | 41 | 18.5 | 6 | 26.1 | 18.0 | 29 |
| KSH08-03S | ハーフユニオン | KSH | 標準タイプ | 0.014 | 6.7 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 17 | 46.9 | 41.5 | 18.5 | 6 | 26.1 | 18.0 | 37 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KSH04-M5 | KSH04-M5 | P | 2,013 | 在庫品 | - |
| KSH04-M6 | KSH04-M6 | P | 2,013 | - | - |
| KSH04-01S | KSH04-01S | P | 2,013 | - | - |
| KSH06-M5 | KSH06-M5 | P | 2,113 | 在庫品 | - |
| KSH06-M6 | KSH06-M6 | P | 2,113 | 在庫品 | - |
| KSH06-01S | KSH06-01S | P | 2,113 | 在庫品 | - |
| KSH06-02S | KSH06-02S | P | 2,113 | - | - |
| KSH08-01S | KSH08-01S | P | 2,563 | - | - |
| KSH08-02S | KSH08-02S | P | 2,563 | 在庫品 | - |
| KSH08-03S | KSH08-03S | P | 2,563 | - | - |
