SMC
KSL（M／UNF）
KSL（M／UNF）
KSL（R／NPT）
■低トルク回転を可能とした回転用ワンタッチ継手
■ロボット等の摺動部、回転部への使用が可能。
■横暴部品に無電解ニッケルめっき付
■シール剤付が標準仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
23件の型式

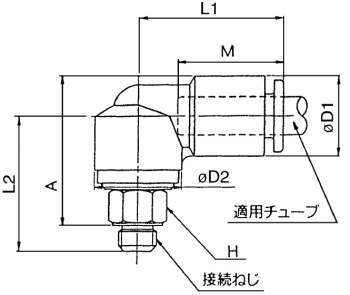

KSL（M／UNF）

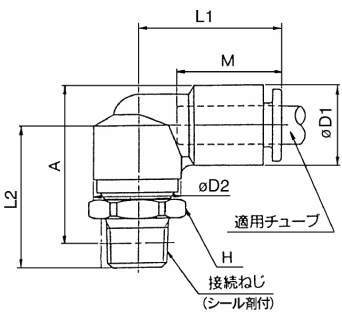

KSL（R／NPT）
| 型式 | 機種 | タイプ | ロータリ仕様 | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
最小穴径 (mm) |
有効断面積(mm2) |
質量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 回転トルク(N・m) | 許容回転数(S-1) | タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ナイロン | ウレタン | ||||||||||||
| KSL04-M5 | エルボユニオン | KSL | 標準タイプ | 0.006 | 8.4 | ミリ | φ4mm | シール剤なし | M | M5×0.8 | 8 | 10.4 | 12 | 21 | 20.5 | 22 | 16 | 2.5 | 3.5 | 3.5 | 9 |
| KSL04-M6 | エルボユニオン | KSL | 標準タイプ | 0.006 | 8.4 | ミリ | φ4mm | シール剤なし | M | M6×1 | 8 | 10.4 | 12 | 21 | 21 | 22 | 16 | 2.5 | 3.5 | 3.5 | 9 |
| KSL04-01S | エルボユニオン | KSL | 標準タイプ | 0.006 | 8.4 | ミリ | φ4mm | シール剤付 | R | R1/8 | 12 | 10.4 | 12 | 21 | 21.1 | 23.5 | 16 | 2.5 | 3.5 | 3.5 | 14 |
| KSL06-M5 | エルボユニオン | KSL | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤なし | M | M5×0.8 | 8 | 12.8 | 14 | 23 | 21 | 23.5 | 17 | 2.5 | 3.5 | 3.5 | 12 |
| KSL06-M6 | エルボユニオン | KSL | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤なし | M | M6×1 | 8 | 12.8 | 14 | 23 | 21.5 | 24 | 17 | 3 | 5.0 | 5.0 | 12 |
| KSL06-01S | エルボユニオン | KSL | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤付 | R | R1/8 | 14 | 12.8 | 14 | 23 | 22.1 | 25.5 | 17 | 4 | 8.6 | 8.6 | 17 |
| KSL06-02S | エルボユニオン | KSL | 標準タイプ | 0.012 | 8.4 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 14 | 23 | 25.5 | 26.5 | 17 | 4 | 8.6 | 8.6 | 23 |
| KSL08-01S | エルボユニオン | KSL | 標準タイプ | 0.014 | 6.7 | ミリ | φ8mm | シール剤付 | R | R1/8 | 17 | 15.2 | 17 | 26 | 25.6 | 30 | 18.5 | 6 | 21.6 | 14.9 | 23 |
| KSL08-02S | エルボユニオン | KSL | 標準タイプ | 0.014 | 6.7 | ミリ | φ8mm | シール剤付 | R | R1/4 | 17 | 15.2 | 17 | 26 | 29 | 31 | 18.5 | 6 | 21.6 | 14.9 | 29 |
| KSL08-03S | エルボユニオン | KSL | 標準タイプ | 0.014 | 6.7 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 17 | 26 | 29.9 | 32 | 18.5 | 6 | 21.6 | 14.9 | 38 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KSL04-M5 | KSL04-M5 | P | 2,023 | 在庫品 | - |
| KSL04-M6 | KSL04-M6 | P | 2,023 | - | - |
| KSL04-01S | KSL04-01S | P | 2,023 | - | - |
| KSL06-M5 | KSL06-M5 | P | 2,163 | 在庫品 | - |
| KSL06-M6 | KSL06-M6 | P | 2,163 | 在庫品 | - |
| KSL06-01S | KSL06-01S | P | 2,163 | 在庫品 | - |
| KSL06-02S | KSL06-02S | P | 2,163 | 在庫品 | - |
| KSL08-01S | KSL08-01S | P | 2,575 | 在庫品 | - |
| KSL08-02S | KSL08-02S | P | 2,575 | 在庫品 | - |
| KSL08-03S | KSL08-03S | P | 2,575 | 在庫品 | - |
