15件の型式

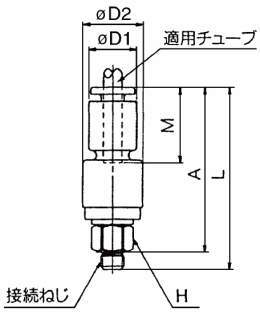

KXH（M）

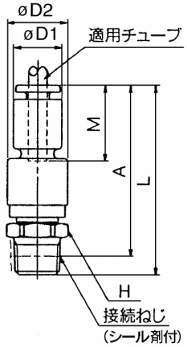

KXH（R）
| 型式 | 機種 | タイプ | ロータリ仕様 | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L (mm) |
A (mm) |
M (mm) |
最小穴径 (mm) |
有効断面積(mm2) |
質量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 回転トルク(N・m) | 許容回転数(S-1) | タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ナイロン | ウレタン | |||||||||||
| KXH04-M5 | ハーフユニオン | KXH | 高速タイプ | 0.006 | 25 | ミリ | φ4mm | シール剤なし | M | M5×0.8 | 8 | 10.4 | 13 | 38.5 | 35 | 16 | 2.5 | 4.0 | 4.0 | 11 |
| KXH04-M6 | ハーフユニオン | KXH | 高速タイプ | 0.006 | 25 | ミリ | φ4mm | シール剤なし | M | M6×1 | 8 | 10.4 | 13 | 39 | 35 | 16 | 2.5 | 4.0 | 4.0 | 11 |
| KXH04-01S | ハーフユニオン | KXH | 高速タイプ | 0.006 | 25 | ミリ | φ4mm | シール剤付 | R | R1/8 | 12 | 10.4 | 13 | 39.1 | 36 | 16 | 2.5 | 4.0 | 4.0 | 16 |
| KXH06-M5 | ハーフユニオン | KXH | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤なし | M | M5×0.8 | 8 | 12.8 | 15.5 | 39.5 | 36 | 17 | 2.5 | 4.0 | 4.0 | 15 |
| KXH06-M6 | ハーフユニオン | KXH | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤なし | M | M6×1 | 8 | 12.8 | 15.5 | 40 | 36 | 17 | 3 | 5.6 | 5.6 | 15 |
| KXH06-01S | ハーフユニオン | KXH | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤付 | R | R1/8 | 14 | 12.8 | 15.5 | 41.1 | 38 | 17 | 4 | 10.4 | 10.4 | 20 |
| KXH06-02S | ハーフユニオン | KXH | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 15.5 | 44.5 | 39 | 17 | 4 | 10.4 | 10.4 | 26 |
| KXH08-01S | ハーフユニオン | KXH | 高速タイプ | 0.014 | 20 | ミリ | φ8mm | シール剤付 | R | R1/8 | 17 | 15.2 | 18 | 45.1 | 42 | 18.5 | 6 | 26.1 | 18.0 | 28 |
| KXH08-02S | ハーフユニオン | KXH | 高速タイプ | 0.014 | 20 | ミリ | φ8mm | シール剤付 | R | R1/4 | 17 | 15.2 | 18 | 48.5 | 43 | 18.5 | 6 | 26.1 | 18.0 | 34 |
| KXH08-03S | ハーフユニオン | KXH | 高速タイプ | 0.014 | 20 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 18 | 48.9 | 44 | 18.5 | 6 | 26.1 | 18.0 | 42 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KXH04-M5 | KXH04-M5 | P | 5,750 | - | - |
| KXH04-M6 | KXH04-M6 | P | 5,750 | - | - |
| KXH04-01S | KXH04-01S | P | 5,750 | - | - |
| KXH06-M5 | KXH06-M5 | P | 5,750 | 在庫品 | - |
| KXH06-M6 | KXH06-M6 | P | 5,750 | - | - |
| KXH06-01S | KXH06-01S | P | 5,750 | - | - |
| KXH06-02S | KXH06-02S | P | 5,750 | - | - |
| KXH08-01S | KXH08-01S | P | 6,250 | - | - |
| KXH08-02S | KXH08-02S | P | 6,250 | - | - |
| KXH08-03S | KXH08-03S | P | 6,250 | - | - |
