15件の型式
KXL（Mねじ）
KXL（Rねじ）

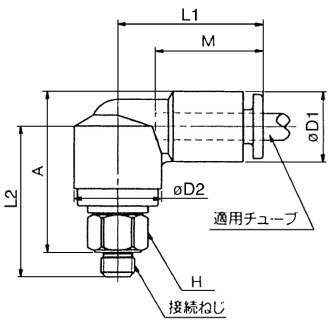

| 型式 | 機種 | タイプ | ロータリ仕様 | 適用チューブ | 管接続部 |
六角対辺 H (mm) |
φD1 (mm) |
φD2 (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
M (mm) |
最小穴径 (mm) |
有効断面積(mm2) |
質量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 回転トルク(N・m) | 許容回転数(S-1) | タイプ | 外径 | シール方式 | ねじタイプ | 管接続口径 | ナイロン | ウレタン | ||||||||||||
| KXL04-M5 | エルボユニオン | KXL | 高速タイプ | 0.006 | 25 | ミリ | φ4mm | シール剤なし | M | M5×0.8 | 8 | 10.4 | 13 | 22 | 22.5 | 24 | 16 | 2.5 | 3.5 | 3.5 | 11 |
| KXL04-M6 | エルボユニオン | KXL | 高速タイプ | 0.006 | 25 | ミリ | φ4mm | シール剤なし | M | M6×1 | 8 | 10.4 | 13 | 22 | 23 | 24 | 16 | 2.5 | 3.5 | 3.5 | 11 |
| KXL04-01S | エルボユニオン | KXL | 高速タイプ | 0.006 | 25 | ミリ | φ4mm | シール剤付 | R | R1/8 | 12 | 10.4 | 13 | 22 | 23.1 | 25 | 16 | 2.5 | 3.5 | 3.5 | 16 |
| KXL06-M5 | エルボユニオン | KXL | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤なし | M | M5×0.8 | 8 | 12.8 | 15.5 | 24 | 23.5 | 26 | 17 | 2.5 | 3.5 | 3.5 | 15 |
| KXL06-M6 | エルボユニオン | KXL | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤なし | M | M6×1 | 8 | 12.8 | 15.5 | 24 | 24 | 26 | 17 | 3 | 5.0 | 5.0 | 15 |
| KXL06-01S | エルボユニオン | KXL | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤付 | R | R1/8 | 14 | 12.8 | 15.5 | 24 | 24.1 | 28 | 17 | 4 | 8.6 | 8.6 | 20 |
| KXL06-02S | エルボユニオン | KXL | 高速タイプ | 0.012 | 20 | ミリ | φ6mm | シール剤付 | R | R1/4 | 14 | 12.8 | 15.5 | 24 | 27.5 | 29 | 17 | 4 | 8.6 | 8.6 | 26 |
| KXL08-01S | エルボユニオン | KXL | 高速タイプ | 0.014 | 20 | ミリ | φ8mm | シール剤付 | R | R1/8 | 17 | 15.2 | 18 | 27 | 28.1 | 32 | 18.5 | 6 | 21.6 | 14.9 | 28 |
| KXL08-02S | エルボユニオン | KXL | 高速タイプ | 0.014 | 20 | ミリ | φ8mm | シール剤付 | R | R1/4 | 17 | 15.2 | 18 | 27 | 31.5 | 33 | 18.5 | 6 | 21.6 | 14.9 | 34 |
| KXL08-03S | エルボユニオン | KXL | 高速タイプ | 0.014 | 20 | ミリ | φ8mm | シール剤付 | R | R3/8 | 17 | 15.2 | 18 | 27 | 31.9 | 34 | 18.5 | 6 | 21.6 | 14.9 | 43 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KXL04-M5 | KXL04-M5 | P | 6,875 | 在庫品 | - |
| KXL04-M6 | KXL04-M6 | P | 6,875 | - | - |
| KXL04-01S | KXL04-01S | P | 6,875 | - | - |
| KXL06-M5 | KXL06-M5 | P | 6,875 | 在庫品 | - |
| KXL06-M6 | KXL06-M6 | P | 6,875 | - | - |
| KXL06-01S | KXL06-01S | P | 6,875 | 在庫品 | - |
| KXL06-02S | KXL06-02S | P | 6,875 | 在庫品 | - |
| KXL08-01S | KXL08-01S | P | 7,025 | 在庫品 | - |
| KXL08-02S | KXL08-02S | P | 7,025 | 在庫品 | - |
| KXL08-03S | KXL08-03S | P | 7,025 | - | - |
