【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
9件の型式
KBV

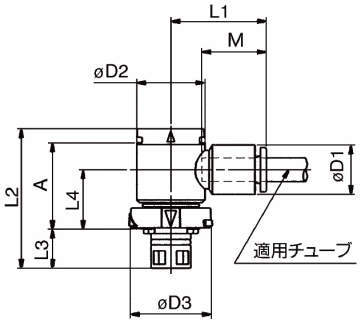

| 型式 | 機種 | タイプ |
ボディ サイズ |
適用 チューブ外径 |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
A (mm) |
M (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBV1-04 | エルボモジュール | KBV | 1 | φ4mm | 10.4 | 13.6 | 16.8 | 22.0 | 33.0 | 10.4 | 13.0 | 19.5 | 16.0 | 4.3 |
| KBV1-06 | エルボモジュール | KBV | 1 | φ6mm | 12.8 | 13.6 | 16.8 | 24.0 | 33.0 | 10.4 | 13.0 | 19.5 | 17.0 | 4.9 |
| KBV2-06 | エルボモジュール | KBV | 2 | φ6mm | 12.8 | 17.6 | 21.0 | 25.0 | 36.0 | 10.1 | 15.5 | 22.5 | 17.0 | 7.3 |
| KBV2-08 | エルボモジュール | KBV | 2 | φ8mm | 15.2 | 17.6 | 21.0 | 28.5 | 36.0 | 10.1 | 15.5 | 22.5 | 18.5 | 8.3 |
| KBV3-08 | エルボモジュール | KBV | 3 | φ8mm | 15.2 | 25.2 | 28.6 | 29.5 | 42.6 | 11.4 | 20.5 | 27.0 | 18.5 | 15.0 |
| KBV3-10 | エルボモジュール | KBV | 3 | φ10mm | 18.5 | 25.2 | 28.6 | 31.5 | 42.6 | 11.4 | 19.5 | 27.0 | 21.0 | 17.5 |
| KBV3-12 | エルボモジュール | KBV | 3 | φ12mm | 20.9 | 25.2 | 28.6 | 34.0 | 42.6 | 11.4 | 19.5 | 27.0 | 22.0 | 19.3 |
| KBV4-12 | エルボモジュール | KBV | 4 | φ12mm | 20.9 | 27.0 | 30.4 | 35.0 | 41.4 | 12.2 | 18.0 | 25.0 | 22.0 | 20.2 |
| KBV4-16 | エルボモジュール | KBV | 4 | φ16mm | 26.5 | 32.3 | 30.4 | 39.0 | 55.0 | 12.2 | 24.0 | 38.5 | 25.0 | 36.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBV1-04 | KBV1-04 | P | 735 | 在庫品 | - |
| KBV1-06 | KBV1-06 | P | 705 | - | - |
| KBV2-06 | KBV2-06 | P | 808 | 在庫品 | - |
| KBV2-08 | KBV2-08 | P | 740 | 在庫品 | - |
| KBV3-08 | KBV3-08 | P | 903 | - | - |
| KBV3-10 | KBV3-10 | P | 988 | 在庫品 | - |
| KBV3-12 | KBV3-12 | P | 958 | - | - |
| KBV4-12 | KBV4-12 | P | 1,058 | - | - |
| KBV4-16 | KBV4-16 | P | 1,168 | - | - |
