KBV
KBV
【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
9件の型式
KBV

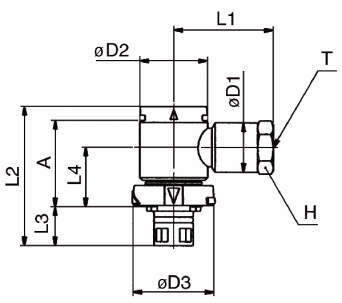

| 型式 | 機種 | タイプ |
ボディ サイズ |
接続ねじ T |
六角対辺 H (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
A (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBV1-M5 | エルボソケットモジュール | KBV | 1 | M5×0.8 | 12 | 12.8 | 13.6 | 16.8 | 25.0 | 33.0 | 10.4 | 13.0 | 19.5 | 12.4 |
| KBV1-M6 | エルボソケットモジュール | KBV | 1 | M6×1 | 12 | 12.8 | 13.6 | 16.8 | 25.0 | 33.0 | 10.4 | 13.0 | 19.5 | 11.6 |
| KBV2-M5 | エルボソケットモジュール | KBV | 2 | M5×0.8 | 12 | 12.8 | 17.6 | 21.0 | 26.0 | 36.0 | 10.1 | 15.5 | 22.5 | 14.8 |
| KBV2-M6 | エルボソケットモジュール | KBV | 2 | M6×1 | 12 | 12.8 | 17.6 | 21.0 | 26.0 | 36.0 | 10.1 | 15.5 | 22.5 | 14.0 |
| KBV2-R1 | エルボソケットモジュール | KBV | 2 | Rc1/8 | 14 | 15.2 | 17.6 | 21.0 | 29.5 | 36.0 | 10.1 | 15.5 | 22.5 | 15.3 |
| KBV3-R1 | エルボソケットモジュール | KBV | 3 | Rc1/8 | 14 | 15.2 | 25.2 | 28.6 | 30.5 | 42.6 | 11.4 | 20.5 | 27.0 | 22.0 |
| KBV3-R2 | エルボソケットモジュール | KBV | 3 | Rc1/4 | 19 | 18.5 | 25.2 | 28.6 | 32.0 | 42.6 | 11.4 | 19.5 | 27.0 | 27.0 |
| KBV4-R2 | エルボソケットモジュール | KBV | 4 | Rc1/4 | 22 | 20.9 | 27.0 | 30.4 | 36.5 | 41.4 | 12.2 | 18.0 | 25.0 | 40.6 |
| KBV4-R3 | エルボソケットモジュール | KBV | 4 | Rc3/8 | 22 | 20.9 | 27.0 | 30.4 | 43.0 | 41.4 | 12.2 | 18.0 | 25.0 | 44.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBV1-M5 | KBV1-M5 | P | 805 | - | - |
| KBV1-M6 | KBV1-M6 | P | 805 | - | - |
| KBV2-M5 | KBV2-M5 | P | 905 | - | - |
| KBV2-M6 | KBV2-M6 | P | 905 | - | - |
| KBV2-R1 | KBV2-R1 | P | 913 | - | - |
| KBV3-R1 | KBV3-R1 | P | 1,050 | - | - |
| KBV3-R2 | KBV3-R2 | P | 1,233 | - | - |
| KBV4-R2 | KBV4-R2 | P | 1,605 | - | - |
| KBV4-R3 | KBV4-R3 | P | 1,738 | - | - |
