SMC
KBZ
KBZ
【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
6件の型式
KBZ

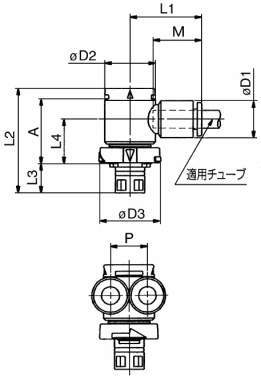

| 型式 | 機種 | タイプ |
ボディ サイズ |
適用 チューブ外径 |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
A (mm) |
M (mm) |
P (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBZ1-04 | ブランチエルボモジュール | KBZ | 1 | φ4mm | 10.4 | 13.6 | 16.8 | 21.0 | 33.0 | 10.4 | 13.0 | 19.5 | 16.0 | 10.4 | 5.8 |
| KBZ1-06 | ブランチエルボモジュール | KBZ | 1 | φ6mm | 12.8 | 13.6 | 16.8 | 21.5 | 33.0 | 10.4 | 13.0 | 19.5 | 17.0 | 12.8 | 7.1 |
| KBZ2-08 | ブランチエルボモジュール | KBZ | 2 | φ8mm | 15.2 | 17.6 | 21.0 | 25.8 | 36.0 | 10.1 | 15.5 | 22.5 | 18.5 | 15.2 | 11.6 |
| KBZ3-10 | ブランチエルボモジュール | KBZ | 3 | φ10mm | 18.5 | 25.2 | 28.6 | 31.2 | 42.6 | 11.4 | 19.5 | 27.0 | 21.0 | 18.5 | 24.4 |
| KBZ3-12 | ブランチエルボモジュール | KBZ | 3 | φ12mm | 20.9 | 25.2 | 28.6 | 32.2 | 42.6 | 11.4 | 19.5 | 27.0 | 22.0 | 20.9 | 27.1 |
| KBZ4-12 | ブランチエルボモジュール | KBZ | 4 | φ12mm | 20.9 | 27.0 | 30.4 | 33.0 | 41.4 | 12.2 | 18.0 | 25.0 | 22.0 | 20.9 | 28.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBZ1-04 | KBZ1-04 | P | 1,043 | 在庫品 | - |
| KBZ1-06 | KBZ1-06 | P | 1,023 | 在庫品 | - |
| KBZ2-08 | KBZ2-08 | P | 1,055 | 在庫品 | - |
| KBZ3-10 | KBZ3-10 | P | 1,268 | 在庫品 | - |
| KBZ3-12 | KBZ3-12 | P | 1,408 | - | - |
| KBZ4-12 | KBZ4-12 | P | 1,363 | - | - |
