SMC

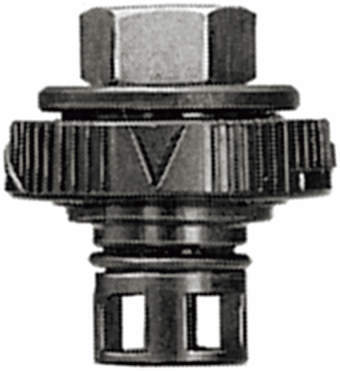

KBB
KBB
【配【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
4件の型式
KBB
| 型式 | 機種 | タイプ |
ボディ サイズ |
接続ねじ T |
六角対辺 H (mm) |
D (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| KBB1-M5 | オスコネクタソケット | KBB | 1 | M5×0.8 | 8 | 16.8 | 29.5 | 11.5 | 19.0 | 6.0 |
| KBB2-M6 | オスコネクタソケット | KBB | 2 | M6×1 | 10 | 21.0 | 23.0 | 5.0 | 12.5 | 6.3 |
| KBB3-R1 | オスコネクタソケット | KBB | 3 | Rc1/8 | 14 | 28.6 | 27.5 | 6.5 | 16.0 | 11.4 |
| KBB4-R2 | オスコネクタソケット | KBB | 4 | Rc1/4 | 19 | 30.4 | 31.5 | 9.5 | 19.5 | 24.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBB1-M5 | KBB1-M5 | P | 940 | - | - |
| KBB2-M6 | KBB2-M6 | P | 925 | - | - |
| KBB3-R1 | KBB3-R1 | P | 1,030 | - | - |
| KBB4-R2 | KBB4-R2 | P | 1,205 | - | - |
