【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
4件の型式

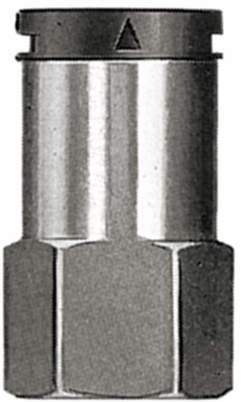

KBS
| 型式 | 機種 | タイプ |
ボディ サイズ |
接続ねじ T |
六角対辺 H (mm) |
D (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| KBS1-R1 | メスコネクタソケット | KBS | 1 | Rc1/8 | 14 | 13.6 | 28.0 | 11.0 | 25.0 | 17.8 |
| KBS2-R2 | メスコネクタソケット | KBS | 2 | Rc1/4 | 17 | 17.6 | 33.5 | 14.0 | 30.0 | 28.5 |
| KBS3-R3 | メスコネクタソケット | KBS | 3 | Rc3/8 | 19 | 25.2 | 38.5 | 17.0 | 34.5 | 33.8 |
| KBS4-R4 | メスコネクタソケット | KBS | 4 | Rc1/2 | 24 | 27.0 | 39.0 | 20.0 | 35.0 | 57.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBS1-R1 | KBS1-R1 | P | 713 | - | - |
| KBS2-R2 | KBS2-R2 | P | 815 | - | - |
| KBS3-R3 | KBS3-R3 | P | 938 | - | - |
| KBS4-R4 | KBS4-R4 | P | 1,850 | - | - |
