【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
3件の型式
KBR

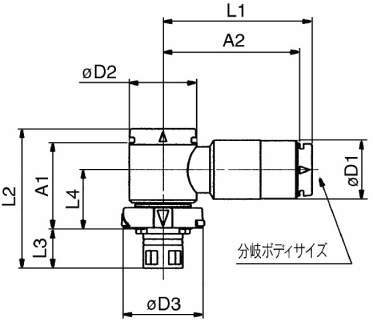

| 型式 | 機種 | タイプ | ボディサイズ |
D1 (mm) |
D2 (mm) |
D3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
A1 (mm) |
A2 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | 分岐 | |||||||||||||
| KBD2-1 | エルボ異径メスコネクタモジュール | KBD | 2 | 1 | 15.2 | 17.6 | 21.0 | 39.0 | 36.0 | 10.1 | 15.5 | 22.5 | 35.5 | 18.0 |
| KBD3-2 | エルボ異径メスコネクタモジュール | KBD | 3 | 2 | 20.9 | 25.2 | 28.6 | 38.0 | 42.6 | 11.4 | 19.5 | 27.0 | 34.5 | 28.9 |
| KBD4-3 | エルボ異径メスコネクタモジュール | KBD | 4 | 3 | 26.5 | 32.3 | 30.4 | 44.5 | 55.0 | 12.2 | 24.0 | 38.5 | 40.0 | 59.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBD2-1 | KBD2-1 | P | 1,363 | - | - |
| KBD3-2 | KBD3-2 | P | 1,523 | - | - |
| KBD4-3 | KBD4-3 | P | 1,748 | - | - |
