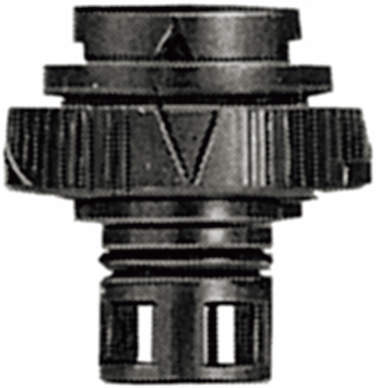

KBD
KBD
【配管モジュール KBシリーズの特長】
■メイン配管から集中分配が可能
・用途に合わせた配管の集中、分岐が可能。
■工具いらずのワンタッチ着脱
・操作性に優れたワンタッチロック方式の採用で工具は不要、配管作業性も向上します。
■エアの取り出し方向は360°自由自在
・ユニバーサル構造により、配管接続後でも、エアの取出方向を自由に変更することができます。
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | -100KPa～1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃ |
3件の型式
KBD

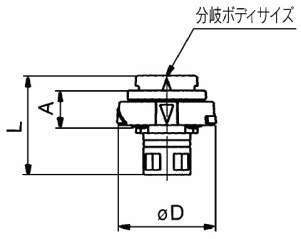

| 型式 | 機種 | タイプ | ボディサイズ |
D (mm) |
L (mm) |
A (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| 本体 | 分岐 | |||||||
| KBR2-1 | 異径モジュール | KBR | 2 | 1 | 21.0 | 21.5 | 8.0 | 2.8 |
| KBR3-2 | 異径モジュール | KBR | 3 | 2 | 28.6 | 25.0 | 10.0 | 4.3 |
| KBR4-3 | 異径モジュール | KBR | 4 | 3 | 30.4 | 30.5 | 14.0 | 8.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KBR2-1 | KBR2-1 | P | 400 | - | - |
| KBR3-2 | KBR3-2 | P | 450 | 在庫品 | - |
| KBR4-3 | KBR4-3 | P | 500 | - | - |
