KPGT
KPGT
KPGシリーズ

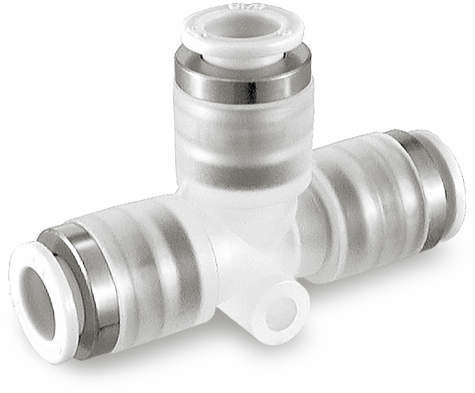

■チーズ
・両側90度方向のチューブ同士の分岐接続に使用。
【クリーンワンタッチ管継手 KQGシリーズの特長】
■クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
■清浄度クラス：クラス3
■樹脂部品は、PP（ポリプロピレン樹脂）
■金属部品は、ステンレス（SUS304)
| 清浄度クラス(ISOクラス) | クラス3 |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力(20℃) | 1MPa |
| 使用真空圧力 | -100kPa |
| 保証耐圧力(20℃) | 3MPa |
| 周囲温度および使用流体温度 | -5℃～60℃ |
| 使用油脂類 | フッ素系グリース |
| 金属部材質 | ステンレス（SUS304) |
5件の型式
KPGT
| 型式 | シリーズ | 機種 | タイプ | 適用チューブ |
φD (mm) |
L (mm) |
Q (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | TPH | TPS | ||||||||||
| KPQT04-00 | KPQ：駆動系エア配管用（黄銅） | チーズ | KPQT | ミリ | φ4mm | 10.4 | 19.7 | 4.5 | 17 | 4 | 4 | 7 | - |
| KPQT06-00 | KPQ：駆動系エア配管用（黄銅） | チーズ | KPQT | ミリ | φ6mm | 12.8 | 21.8 | 5.3 | 18.5 | 10 | 10 | 9 | - |
| KPQT08-00 | KPQ：駆動系エア配管用（黄銅） | チーズ | KPQT | ミリ | φ8mm | 15.2 | 25.3 | 6 | 20.5 | 26 | 18 | 16 | - |
| KPQT10-00 | KPQ：駆動系エア配管用（黄銅） | チーズ | KPQT | ミリ | φ10mm | 18.5 | 28.4 | 6.8 | 23 | 41 | 29 | 25 | - |
| KPQT12-00 | KPQ：駆動系エア配管用（黄銅） | チーズ | KPQT | ミリ | φ12mm | 20.9 | 30.4 | 7.5 | 24 | 58 | 46 | 29 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KPQT04-00 | KPQT04-00 | P | 1,738 | - | - |
| KPQT06-00 | KPQT06-00 | P | 1,738 | - | - |
| KPQT08-00 | KPQT08-00 | P | 1,833 | - | - |
| KPQT10-00 | KPQT10-00 | P | 2,060 | - | - |
| KPQT12-00 | KPQT12-00 | P | 2,485 | - | - |
