SMC
KPGU
KPGU
KPGシリーズ

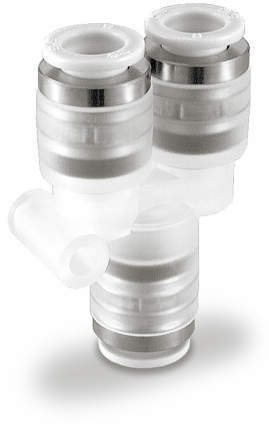

■ユニオンワイ
・同一方向のチューブ同士の分岐接続に使用。
【クリーンワンタッチ管継手 KQGシリーズの特長】
■クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
■清浄度クラス：クラス3
■樹脂部品は、PP（ポリプロピレン樹脂）
■金属部品は、ステンレス（SUS304)
| 清浄度クラス(ISOクラス) | クラス3 |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力(20℃) | 1MPa |
| 使用真空圧力 | -100kPa |
| 保証耐圧力(20℃) | 3MPa |
| 周囲温度および使用流体温度 | -5℃～60℃ |
| 使用油脂類 | フッ素系グリース |
| 金属部材質 | ステンレス（SUS304) |
5件の型式
KPGU\n

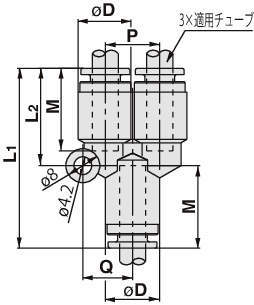

| 型式 | シリーズ | 機種 | タイプ | 適用チューブ |
φD (mm) |
L1 (mm) |
L2 (mm) |
P (mm) |
Q (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | TPH | TPS | ||||||||||||
| KPQU04-00 | KPQ：駆動系エア配管用（黄銅） | ユニオンワイ | KPQU | ミリ | φ4mm | 10.4 | 36.8 | 19.6 | 10.4 | 9.7 | 17 | 4 | 4 | 7 | - |
| KPQU06-00 | KPQ：駆動系エア配管用（黄銅） | ユニオンワイ | KPQU | ミリ | φ6mm | 12.8 | 40.1 | 21.8 | 12.8 | 11.7 | 18.5 | 10 | 10 | 10 | - |
| KPQU08-00 | KPQ：駆動系エア配管用（黄銅） | ユニオンワイ | KPQU | ミリ | φ8mm | 15.2 | 46.7 | 26.5 | 15.2 | 13.7 | 20.5 | 26 | 18 | 17 | - |
| KPQU10-00 | KPQ：駆動系エア配管用（黄銅） | ユニオンワイ | KPQU | ミリ | φ10mm | 18.5 | 52 | 29.7 | 18.5 | 16.1 | 23 | 41 | 29 | 26 | - |
| KPQU12-00 | KPQ：駆動系エア配管用（黄銅） | ユニオンワイ | KPQU | ミリ | φ12mm | 20.9 | 55.2 | 31.9 | 20.9 | 18.1 | 24 | 58 | 46 | 32 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KPQU04-00 | KPQU04-00 | P | 1,945 | - | - |
| KPQU06-00 | KPQU06-00 | P | 1,945 | - | - |
| KPQU08-00 | KPQU08-00 | P | 1,958 | - | - |
| KPQU10-00 | KPQU10-00 | P | 2,298 | - | - |
| KPQU12-00 | KPQU12-00 | P | 2,833 | - | - |
