KPGR
KPGR
KPGシリーズ

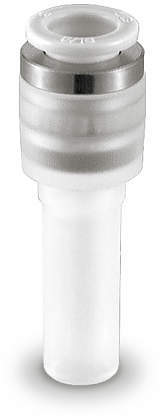

■レジューサ
・ワンタッチ管継手のサイズ変更に使用。
【クリーンワンタッチ管継手 KQGシリーズの特長】
■クリーンルーム内の駆動系エアシステムに適したワンタッチ管継手
■清浄度クラス：クラス3
■樹脂部品は、PP（ポリプロピレン樹脂）
■金属部品は、ステンレス（SUS304)
| 清浄度クラス(ISOクラス) | クラス3 |
|---|---|
| 使用流体 | 空気 |
| 最高使用圧力(20℃) | 1MPa |
| 使用真空圧力 | -100kPa |
| 保証耐圧力(20℃) | 3MPa |
| 周囲温度および使用流体温度 | -5℃～60℃ |
| 使用油脂類 | フッ素系グリース |
| 金属部材質 | ステンレス（SUS304) |
7件の型式
KPGR
| 型式 | シリーズ | 機種 | タイプ | 適用チューブ |
適用 管継手サイズ φd |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
オーダーメイド仕様 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | TPH | TPS | |||||||||||
| KPQR04-06 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ4mm | 6 | 10.4 | 38.4 | 19.1 | 17 | 4 | 4 | 3 | - |
| KPQR04-08 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ4mm | 8 | 10.4 | 40.9 | 19.2 | 17 | 4 | 4 | 4 | - |
| KPQR06-08 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ6mm | 8 | 12.8 | 41.5 | 19.8 | 18.5 | 10 | 10 | 4 | - |
| KPQR06-10 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ6mm | 10 | 12.8 | 44 | 20.2 | 18.5 | 10 | 10 | 5 | - |
| KPQR08-10 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ8mm | 10 | 15.2 | 46 | 22.2 | 20.5 | 26 | 18 | 5 | - |
| KPQR08-12 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ8mm | 12 | 15.2 | 47 | 22.2 | 20.5 | 26 | 18 | 6 | - |
| KPQR10-12 | KPQ：駆動系エア配管用（黄銅） | レジューサ | KPQR | ミリ | φ10mm | 12 | 18.5 | 49.5 | 24.7 | 23 | 41 | 29 | 9 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KPQR04-06 | KPQR04-06 | P | 745 | - | - |
| KPQR04-08 | KPQR04-08 | P | 778 | - | - |
| KPQR06-08 | KPQR06-08 | P | 778 | - | - |
| KPQR06-10 | KPQR06-10 | P | 778 | - | - |
| KPQR08-10 | KPQR08-10 | P | 778 | - | - |
| KPQR08-12 | KPQR08-12 | P | 778 | - | - |
| KPQR10-12 | KPQR10-12 | P | 893 | - | - |
