KCH
KCH

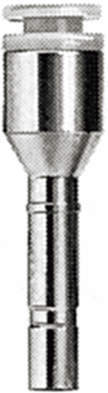

■接続用ストレートプラグ
・チューブの脱着頻度が比較的多い場合に使用し、チューブ切断の手間を省く。
・相手チューブカプラから同一方向の配管に使用。
【チューブカプラ KCシリーズの特長】
■配管作業の合理化・省エネ
・チューブ取外し時にエアをストップするワンタッチ管継手（セルフシール機能内蔵）
■セルフシール機能内蔵
・チューブを外してもエアは漏れません。
■豊富なバリエーション（10種類）
■銅系不可
・黄銅部品に無電解ニッケルめっき付
■シール剤付が標準仕様
■打ち込みハーフ
・狭いスペースでの配管に効果的。
・ボディとねじ部が回転可能。（位置決め程度）
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 1MPa |
| 保証圧力 | 3MPa |
| 周囲温度および使用流体温度 | -5～60℃(凍結なきこと) |
5件の型式
KCH

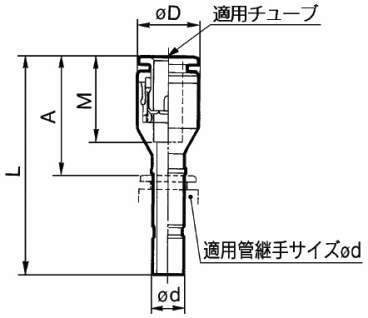

| 型式 | 機種 | タイプ | 適用チューブ |
適用管継手 サイズ φd |
φD (mm) |
L (mm) |
A (mm) |
M (mm) |
有効断面積(mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 外径 | ナイロン | ウレタン | |||||||||
| KCH04-99 | 接続用ストレートプラグ | KCH | ミリ | φ4mm | φ4mm | 9.8 | 40.6 | 22.6 | 16 | 5.6 | 4 | 5 |
| KCH06-99 | 接続用ストレートプラグ | KCH | ミリ | φ6mm | φ6mm | 11.8 | 43.1 | 24.1 | 17 | 13.1 | 10.4 | 8 |
| KCH08-99 | 接続用ストレートプラグ | KCH | ミリ | φ8mm | φ8mm | 14 | 46.7 | 25.2 | 18.5 | 26.1 | 18.0 | 11 |
| KCH10-99 | 接続用ストレートプラグ | KCH | ミリ | φ10mm | φ10mm | 17 | 52.6 | 28.6 | 21 | 41.5 | 29.5 | 18 |
| KCH12-99 | 接続用ストレートプラグ | KCH | ミリ | φ12mm | φ12mm | 19 | 54.9 | 29.4 | 22 | 58.3 | 46.1 | 24 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KCH04-99 | KCH04-99 | P | 875 | - | - |
| KCH06-99 | KCH06-99 | P | 875 | 在庫品 | - |
| KCH08-99 | KCH08-99 | P | 975 | 在庫品 | - |
| KCH10-99 | KCH10-99 | P | 1,200 | - | - |
| KCH12-99 | KCH12-99 | P | 1,350 | - | - |
