KFT（樹脂スリーブ）
-
![]()

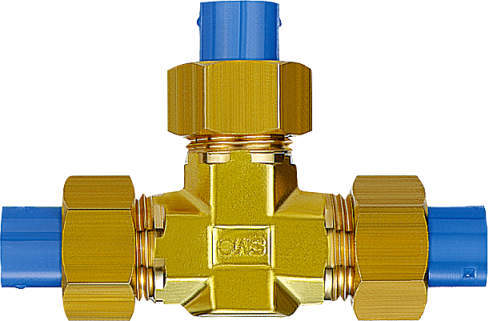

KFT（樹脂スリーブ）
-
![]()

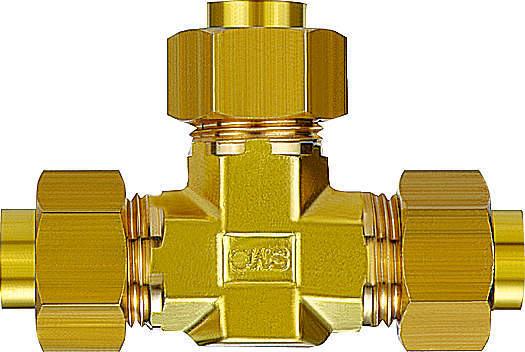

KFT（黄銅スリーブ）

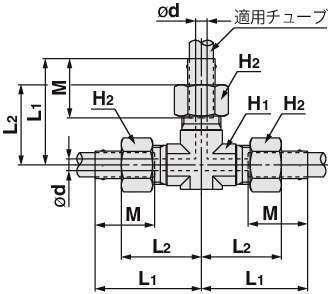

■チーズユニオン
・両側90度方向のチューブ同士の分岐接続に使用。
【インサート管継手 KFシリーズの特長】
■確実なシール・確実なチューブ保持
■インサート
・インサートのバックアップにより様々なチューブでも保持が確実。
■チューブグリップ（樹脂スリーブ）
・独自形状のによりチューブを軽く保持。
・スリーブ、ユニオンナットのすべり落ちも防止。
■優れた施工性
■ユニオンナット
・ナットを外す作業が不要。
・そのままチューブの装着が可能。
■チューブホルダー
・配管作業時のチューブ脱落防止。
・確実なチューブ挿入感。
■スリーブ
・軽い締め付けトルク。
・中真空から1MPaまで使用可能。
■最高使用温度：150℃（黄銅スリーブ使用時）／60℃（樹脂スリーブ使用時）
■蒸気使用可能（黄銅スリーブ使用時）
■ノングリース
共通仕様
| 使用流体 | ・ナイロンスリーブ：空気、水、タービン油1種(ISO VG32) ・黄銅スリーブ：空気、蒸気、タービン油1種(ISO VG32) |
|---|---|
| 使用圧力範囲 | -101.3ｋPa～1MPa |
| 保証耐圧力 | 7.0MPa（60℃時） |
| 周囲温度および使用流体温度 | ・ナイロンスリーブ：-5～60℃（凍結なきこと）／水：0～60℃（凍結なきこと） ・黄銅スリーブ：-5～150℃（凍結なきこと） |
| 使用油脂類 | ノングリース仕様 |
