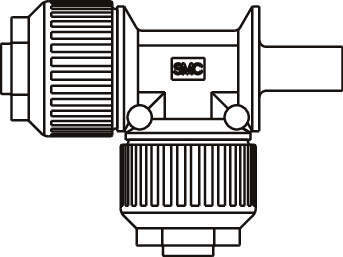

LQ1T-T-R
-
![]()
LQ1T-T-R
-
![]()
LQ1シリーズ
【フッ素樹脂製管継手 ハイパーフィティング LQ1シリーズの特長】
■4重シール構造
・独自のアイデアで開発された4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮します。
■液置換特性
・液溜を極小にして、液置換特性に優れています。
■緩み止め
・ナットのシールロックによる緩み止め機構
・台形ねじにより高トルクによる施工が可能
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能
■200℃対応
■チューブの曲げ、変形に強い
・チューブサポートにより、サイドロードに強い。
■チューブサイズの変更が可能
・レジューサ方式によりボディの変更なくチューブサイズの交換が可能。
・レジューサ方式により継手の種類や在庫の削減が可能。
■ナット締付けが容易
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
■省スペース、省配管工数
・異径接続のバリエーションアップにより使用継手の削減。
共通仕様
| 材質 | New PFA（受注製品は本体継手がPTFEとなります） |
|---|---|
| 最高使用圧力（20℃の時） | 1.0MPa |
| 使用温度 | 0～200℃ |
