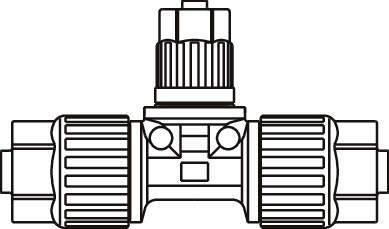

フッ素樹脂製管継手 ハイパーフィティング（フレアタイプ） LQ3シリーズ｜ユニオンティレジューシング LQ3T-R

LQ3T-R

  • LQ3T-R

  • LQ3シリーズ

【フッ素樹脂製管継手 ハイパーフィティング(フレアタイプ) LQ3シリーズの特長】
■フレア式コレット構造
・コレット構造によりチューブ抜け防止を強化。

■2段階押さえ形状
・ナットのチューブ押さえ部は2段構造になっており、確実なチューブ保持が可能。

■3重シール構造
・継手本体のチューブシール面は、面圧を上げる特殊形状を採用しシールの信頼を向上。

■チューブサポート
・チューブの曲げや変形に強い。

■台形ねじ
・高い締付け力でナットのゆるみを防止。
・熱ストレスに影響を受けにくい。
・ナットの斜め組付けを防止。

■組付け施工性に優れる
・ナットは継手本体側面までの締付けにより、締め付け位置のゲージ管理は不要。

■優れた液置換特性

■熱ストレスに強い
・特殊形状の円筒シール面が熱ストレス化においても高いシール性を維持。

■200℃対応（ナット材質：PFA)

#チューブ接手
#フッ素樹脂製管継手
#ユニオンティレジューシング

共通仕様

材質 New PFA
最高使用圧力（20℃の時） 1.0MPa
使用温度 PFA製ナット：0～200℃
PVDF製ナット：0～150℃

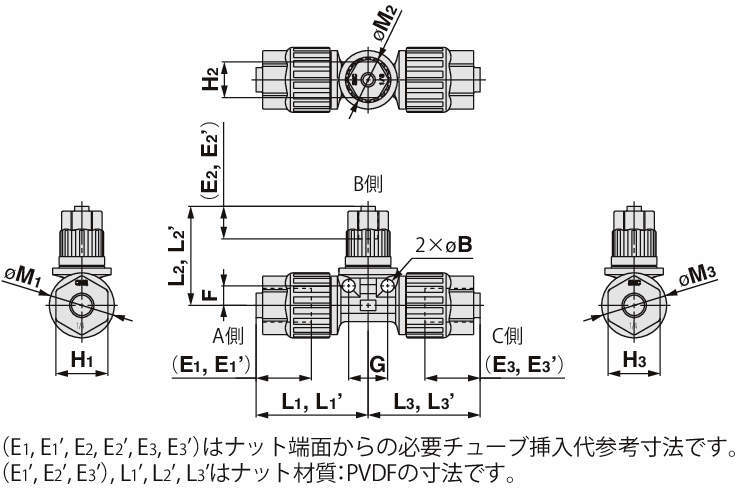

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 212件中 1-10件

  • 表示件数

212件の型式

  • LQ3T-R

型式 機種 タイプ サイズ 適用チューブ ナット
材質		 B
(mm)		 E1
(mm)		 E1'
(mm)		 E2
(mm)		 E2'
(mm)		 E3
(mm)		 E3'
(mm)		 F
(mm)		 G
(mm)		 H1
(mm)		 H2
(mm)		 H3
(mm)		 L1
(mm)		 L1'
(mm)		 L2
(mm)		 L2'
(mm)		 L3
(mm)		 L3'
(mm)		 M1
(mm)		 M2
(mm)		 M3
(mm)		 最小穴径
(mm)		 梱包
タイプ 外径×内径
A側 B側 C側
LQ3T11-R1 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ3mm×φ2mm φ4mm×φ3mm PFA 3.5 10 - 10 - 10 - 4.8 9.5 11 11 11 28.5 - 28.5 - 28.5 - 14 14 14 2 クリーン梱包（ISOクラス5相当）
LQ3T11-R1-1 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ3mm×φ2mm φ4mm×φ3mm PFA 3.5 10 - 10 - 10 - 4.8 9.5 11 11 11 28.5 - 28.5 - 28.5 - 14 14 14 2 標準梱包（ISOクラス7相当）
LQ3T11-R1-2 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ3mm×φ2mm φ4mm×φ3mm PVDF 3.5 - 9 - 9 - 9 4.8 9.5 11 11 11 - 27.5 - 27.5 - 27.5 14 14 14 2 クリーン梱包（ISOクラス5相当）
LQ3T11-R1-3 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ3mm×φ2mm φ4mm×φ3mm PVDF 3.5 - 9 - 9 - 9 4.8 9.5 11 11 11 - 27.5 - 27.5 - 27.5 14 14 14 2 標準梱包（ISOクラス7相当）
LQ3T11-R5 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ4mm×φ3mm φ3mm×φ2mm PFA 3.5 10 - 10 - 10 - 4.8 9.5 11 11 11 28.5 - 28.5 - 28.5 - 14 14 14 2 クリーン梱包（ISOクラス5相当）
LQ3T11-R5-1 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ4mm×φ3mm φ3mm×φ2mm PFA 3.5 10 - 10 - 10 - 4.8 9.5 11 11 11 28.5 - 28.5 - 28.5 - 14 14 14 2 標準梱包（ISOクラス7相当）
LQ3T11-R5-2 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ4mm×φ3mm φ3mm×φ2mm PVDF 3.5 - 9 - 9 - 9 4.8 9.5 11 11 11 - 27.5 - 27.5 - 27.5 14 14 14 2 クリーン梱包（ISOクラス5相当）
LQ3T11-R5-3 ユニオンティレジューシング LQ3T-R 1 ミリ（異径） φ4mm×φ3mm φ4mm×φ3mm φ3mm×φ2mm PVDF 3.5 - 9 - 9 - 9 4.8 9.5 11 11 11 - 27.5 - 27.5 - 27.5 14 14 14 2 標準梱包（ISOクラス7相当）
LQ3T21-R1 ユニオンティレジューシング LQ3T-R 2 ミリ（異径） φ6mm×φ4mm φ4mm×φ3mm φ6mm×φ4mm PFA 4 17 - 10 - 17 - 6 12 16 11 16 34.5 - 30.5 - 34.5 - 20 14 20 2.5 クリーン梱包（ISOクラス5相当）
LQ3T21-R1-1 ユニオンティレジューシング LQ3T-R 2 ミリ（異径） φ6mm×φ4mm φ4mm×φ3mm φ6mm×φ4mm PFA 4 17 - 10 - 17 - 6 12 16 11 16 34.5 - 30.5 - 34.5 - 20 14 20 2.5 標準梱包（ISOクラス7相当）

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LQ3T11-R1 LQ3T11-R1 P 4,775 - -
LQ3T11-R1-1 LQ3T11-R1-1 P 4,725 - -
LQ3T11-R1-2 LQ3T11-R1-2 P 3,875 - -
LQ3T11-R1-3 LQ3T11-R1-3 P 3,825 - -
LQ3T11-R5 LQ3T11-R5 P 4,775 - -
LQ3T11-R5-1 LQ3T11-R5-1 P 4,725 - -
LQ3T11-R5-2 LQ3T11-R5-2 P 3,875 - -
LQ3T11-R5-3 LQ3T11-R5-3 P 3,825 - -
LQ3T21-R1 LQ3T21-R1 P 6,475 - -
LQ3T21-R1-1 LQ3T21-R1-1 P 6,425 - -
