M-3ALU-2・M-5ALHU-2
M-3ALU-2・M-5ALHU-2
Mシリーズ（φ2）
【ミニチュア管継手 Mシリーズの特長】
■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■スリーブ
・スリーブにより保持が確実。
・取り外すことによりチューブ着脱が容易。
・無電解ニッケルめっき付
■ボディ
・無電解ニッケルめっき付
■ガスケット
・軽い締付けトルク。
・確実なシール。
| 使用流体 | 空気、水 |
|---|---|
| 最高使用圧力 | 1MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
4件の型式
M-3ALU-2・M-5ALHU-2

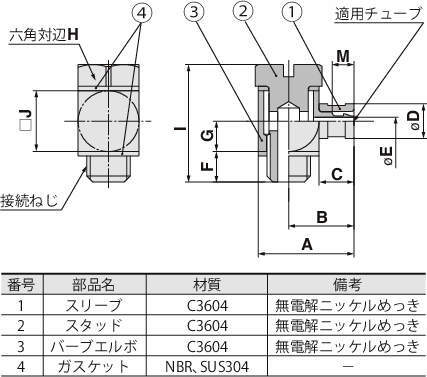

| 型式 | 機種 | タイプ |
適用チューブ 外径×内径 |
管接続口径 |
H (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
I (mm) |
J (mm) |
M (mm) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-3ALU-2 | バーブエルボ | M-ALU （軟質チューブ用） | φ2mm×φ1.2mm | M3×0.5 | 5 | 9 | 6.5 | 4 | 4 | 0.9 | 2.5 | 2.5 | 9.4 | 5 | 2.5 | 1.6 | - |
| M-3ALU-2-X226 | バーブエルボ | M-ALU （軟質チューブ用） | φ2mm×φ1.2mm | M3×0.5 | 5 | 9 | 6.5 | 4 | 4 | 0.9 | 2.5 | 2.5 | 9.4 | 5 | 2.5 | 1.6 | ガスケット材質：SUS304・KFM |
| M-5ALHU-2 | バーブエルボ | M-ALHU （軟質チューブ用） | φ2mm×φ1.2mm | M5×0.8 | 7 | 11 | 7.5 | 4 | 4 | 0.9 | 3.5 | 3.5 | 13.5 | 7 | 2.5 | 3.5 | - |
| M-5ALHU-2-X112 | バーブエルボ | M-ALHU （軟質チューブ用） | φ2mm×φ1.2mm | M5×0.8 | 7 | 11 | 7.5 | 4 | 4 | 0.9 | 3.5 | 3.5 | 13.5 | 7 | 2.5 | 3.5 | ガスケット材質：SUS316・特殊KFM |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M-3ALU-2 | M-3ALU-2 | P | 868 | 在庫品 | - |
| M-3ALU-2-X226 | M-3ALU-2-X226 | P | 1,068 | - | - |
| M-5ALHU-2 | M-5ALHU-2 | P | 868 | - | - |
| M-5ALHU-2-X112 | M-5ALHU-2-X112 | P | 993 | - | - |
