M-32R-2・M-04R-2
M-32R-2・M-04R-2
Mシリーズ（φ2)
【ミニチュア管継手 Mシリーズの特長】
■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■スリーブ
・スリーブにより保持が確実。
・取り外すことによりチューブ着脱が容易。
・無電解ニッケルめっき付
■ボディ
・無電解ニッケルめっき付
■ガスケット
・軽い締付けトルク。
・確実なシール。
| 使用流体 | 空気、水 |
|---|---|
| 最高使用圧力 | 1MPa |
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
2件の型式
M-32R-2・M-04R-2

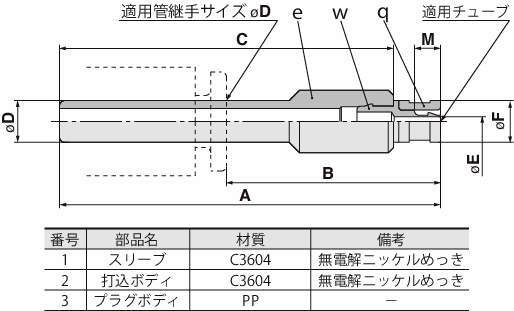

| 型式 | 機種 | タイプ |
適用チューブ 外径×内径 a側 |
接続管継手 サイズ φD |
A (mm) |
B (mm) |
C (mm) |
E (mm) |
F (mm) |
M (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M-32R-2 | レジューサ | M-R | φ2mm×φ1.2mm | φ3.2mm | 36 | 22.7 | 31.5 | 0.9 | 4 | 2.5 | 0.7 |
| M-04R-2 | レジューサ | M-R | φ2mm×φ1.2mm | φ4mm | 36.5 | 23.2 | 32 | 0.9 | 4 | 2.5 | 0.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M-32R-2 | M-32R-2 | P | 650 | - | - |
| M-04R-2 | M-04R-2 | P | 650 | - | - |
