ミニチュア管継手｜バーブエルボ M-ALU・M-ALHU・M-ALN・M-ALHN

M-3ALU-3

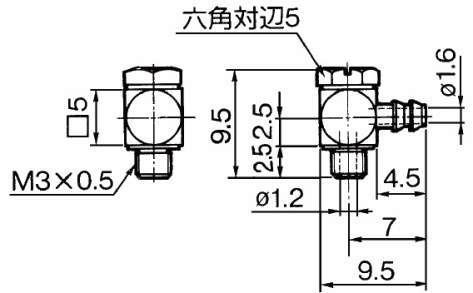

  • M-3ALU-3

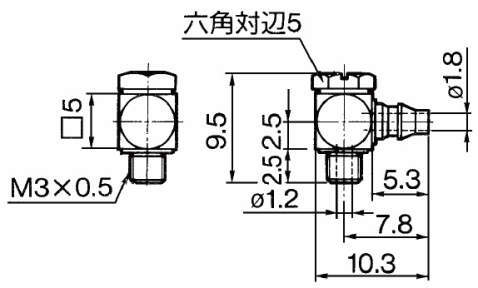

  • M-3ALU-4

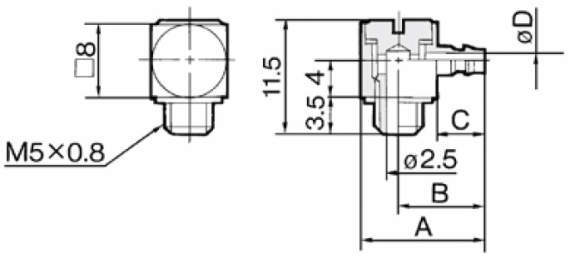

  • M-5ALU-□・M-5ALN-□

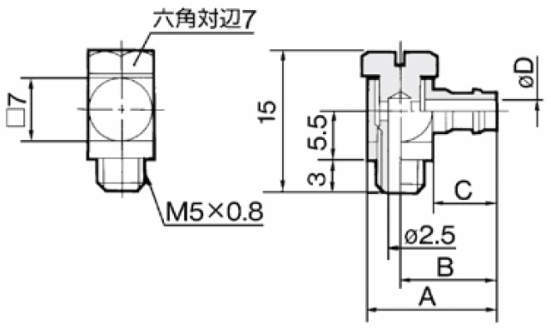

  • M-5ALHU-□・M-5ALHN-□

■バーブエルボ
・スタッドを軸心として360度自由に位置決めし固定可能。


【ミニチュア管継手 Mシリーズの特長】
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル

■幅広く機種をラインアップ
・同方向への立体的な配管が可能。

■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。

■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。

■ボディ
・無電解ニッケルめっき付

■ガスケット
・軽い締付けトルク。
・確実なシール。

#チューブ接手
#ミニチュア管継手
#バーブエルボ

共通仕様

使用流体 空気、水
周囲温度および使用流体温度 ・空気：-5～60℃
・水：0～40℃(凍結なきこと)
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 36件中 1-10件

  • 表示件数

36件の型式

  • M-3ALU-3

  • M-3ALU-4

  • M-5ALU-3/4・M-5ALN-4

  • M-5ALU-6・M-5ALN-6

  • M-5ALHU-3/4・M-5ALHN-4

  • M-5ALHU-6・M-5ALHN-6

型式 機種 タイプ 適用チューブ
外径×内径		 管接続口径 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 有効
断面積
(mm2)		 質量
(g)		 オーダーメイド仕様
M-3ALU-3 バーブエルボ M-ALU （軟質チューブ用） φ3.18mm×φ2.18mm M3×0.5 - - - - 0.6 0.8 -
M-3ALU-3-X83 バーブエルボ M-ALU （軟質チューブ用） φ3.18mm×φ2.18mm M3×0.5 - - - - 0.6 0.8 ガスケット材質：SUS304・NBR
M-3ALU-3-X226 バーブエルボ M-ALU （軟質チューブ用） φ3.18mm×φ2.18mm M3×0.5 - - - - 0.6 0.8 ガスケット材質：SUS304・KFM
M-3ALU-4 バーブエルボ M-ALU （軟質チューブ用） φ4mm×φ2.5mm M3×0.5 - - - - 0.6 0.9 -
M-3ALU-4-X83 バーブエルボ M-ALU （軟質チューブ用） φ4mm×φ2.5mm M3×0.5 - - - - 0.6 0.9 ガスケット材質：SUS304・NBR
M-3ALU-4-X226 バーブエルボ M-ALU （軟質チューブ用） φ4mm×φ2.5mm M3×0.5 - - - - 0.6 0.9 ガスケット材質：SUS304・KFM
M-5ALU-3 バーブエルボ M-ALU （軟質チューブ用） φ3.18mm×φ2.18mm M5×0.8 13 9 4.5 φ1.6 1.1 4.0 -
M-5ALU-3-X83 バーブエルボ M-ALU （軟質チューブ用） φ3.18mm×φ2.18mm M5×0.8 13 9 4.5 φ1.6 1.1 4.0 ガスケット材質：SUS304・NBR
M-5ALU-3-X112 バーブエルボ M-ALU （軟質チューブ用） φ3.18mm×φ2.18mm M5×0.8 13 9 4.5 φ1.6 1.1 4.0 ガスケット材質：SUS316・特殊FKM
M-5ALU-4 バーブエルボ M-ALU （軟質チューブ用） φ4mm×φ2.5mm M5×0.8 13.5 9.5 5 φ1.8 1.4 4.1 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
M-3ALU-3 M-3ALU-3 P 325 在庫品 -
M-3ALU-3-X83 M-3ALU-3-X83 P 325 - -
M-3ALU-3-X226 M-3ALU-3-X226 P 600 - -
M-3ALU-4 M-3ALU-4 P 325 在庫品 -
M-3ALU-4-X83 M-3ALU-4-X83 P 325 - -
M-3ALU-4-X226 M-3ALU-4-X226 P 600 - -
M-5ALU-3 M-5ALU-3 P 455 在庫品 -
M-5ALU-3-X83 M-5ALU-3-X83 P 455 - -
M-5ALU-3-X112 M-5ALU-3-X112 P 580 - -
M-5ALU-4 M-5ALU-4 P 455 在庫品 -
