SMC

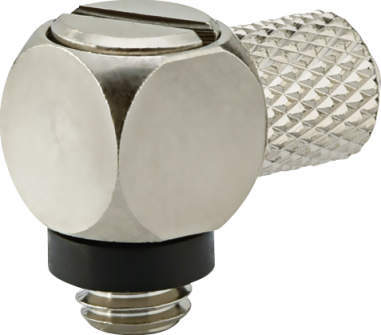

M-5HL-□
M-5HL-□

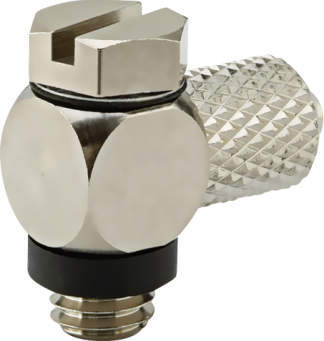

M-5HLH-□
■ホースエルボ
・スタッドを軸心として360度自由に位置決めし固定可能。
【ミニチュア管継手 Mシリーズの特長】
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル
■幅広く機種をラインアップ
・同方向への立体的な配管が可能。
■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■ボディ
・無電解ニッケルめっき付
■ガスケット
・軽い締付けトルク。
・確実なシール。
| 使用流体 | 空気、水 |
|---|---|
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
12件の型式
M-5HL-□
M-5HLH-□

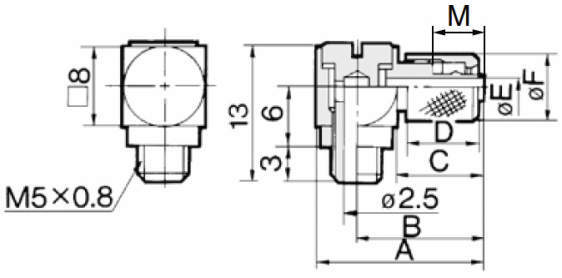

| 型式 | 機種 | タイプ |
適用チューブ 外径×内径 |
管接続口径 |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
M (mm) |
有効 断面積 (mm2) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-5HL-4 | ホースエルボ | M-HL | φ4mm×φ2.5mm | M5×0.8 | 16.5 | 12.5 | 8.5 | 7 | φ1.5 | φ6.5 | - | - | - | 5 | 1.4 | 4.4 | - |
| M-5HL-4-X83 | ホースエルボ | M-HL | φ4mm×φ2.5mm | M5×0.8 | 16.5 | 12.5 | 8.5 | 7 | φ1.5 | φ6.5 | - | - | - | 5 | 1.4 | 4.4 | ガスケット材質：SUS304・NBR |
| M-5HL-4-X112 | ホースエルボ | M-HL | φ4mm×φ2.5mm | M5×0.8 | 16.5 | 12.5 | 8.5 | 7 | φ1.5 | φ6.5 | - | - | - | 5 | 1.4 | 4.4 | ガスケット材質：SUS316・特殊FKM |
| M-5HL-6 | ホースエルボ | M-HL | φ6mm×φ4mm | M5×0.8 | 17.5 | 13.5 | 9.5 | 8 | φ2.5 | φ8.5 | - | - | - | 6 | 2.4 | 5.2 | - |
| M-5HL-6-X83 | ホースエルボ | M-HL | φ6mm×φ4mm | M5×0.8 | 17.5 | 13.5 | 9.5 | 8 | φ2.5 | φ8.5 | - | - | - | 6 | 2.4 | 5.2 | ガスケット材質：SUS304・NBR |
| M-5HL-6-X112 | ホースエルボ | M-HL | φ6mm×φ4mm | M5×0.8 | 17.5 | 13.5 | 9.5 | 8 | φ2.5 | φ8.5 | - | - | - | 6 | 2.4 | 5.2 | ガスケット材質：SUS316・特殊FKM |
| M-5HLH-4 | ホースエルボ | M-HLH | φ4mm×φ2.5mm | M5×0.8 | 15.5 | 12 | 8.5 | 7 | φ1.8 | φ6.5 | 5.5 | 15 | □7 | 5 | 1.4 | 4.5 | - |
| M-5HLH-4-X83 | ホースエルボ | M-HLH | φ4mm×φ2.5mm | M5×0.8 | 15.5 | 12 | 8.5 | 7 | φ1.8 | φ6.5 | 5.5 | 15 | □7 | 5 | 1.4 | 4.5 | ガスケット材質：SUS304・NBR |
| M-5HLH-4-X112 | ホースエルボ | M-HLH | φ4mm×φ2.5mm | M5×0.8 | 15.5 | 12 | 8.5 | 7 | φ1.8 | φ6.5 | 5.5 | 15 | □7 | 5 | 1.4 | 4.5 | ガスケット材質：SUS316・特殊FKM |
| M-5HLH-6 | ホースエルボ | M-HLH | φ6mm×φ4mm | M5×0.8 | 17.5 | 13.5 | 9.5 | 8 | φ2.5 | φ8.5 | 6 | 16 | □8 | 6 | 2.4 | 6.6 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M-5HL-4 | M-5HL-4 | P | 420 | 在庫品 | - |
| M-5HL-4-X83 | M-5HL-4-X83 | P | 420 | - | - |
| M-5HL-4-X112 | M-5HL-4-X112 | P | 645 | - | - |
| M-5HL-6 | M-5HL-6 | P | 420 | 在庫品 | - |
| M-5HL-6-X83 | M-5HL-6-X83 | P | 420 | - | - |
| M-5HL-6-X112 | M-5HL-6-X112 | P | 645 | - | - |
| M-5HLH-4 | M-5HLH-4 | P | 420 | 在庫品 | - |
| M-5HLH-4-X83 | M-5HLH-4-X83 | P | 420 | - | - |
| M-5HLH-4-X112 | M-5HLH-4-X112 | P | 645 | - | - |
| M-5HLH-6 | M-5HLH-6 | P | 420 | 在庫品 | - |
