SMC

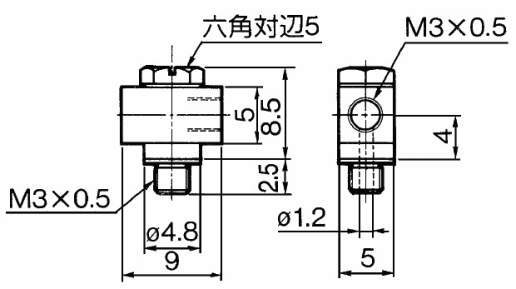

M-3UL
M-3UL
M-5UL
■ユニバーサルエルボ
・スタッドを軸心として360度自由に位置決めし固定可能。
【ミニチュア管継手 Mシリーズの特長】
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル
■幅広く機種をラインアップ
・同方向への立体的な配管が可能。
■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■ボディ
・無電解ニッケルめっき付
■ガスケット
・軽い締付けトルク。
・確実なシール。
| 使用流体 | 空気、水 |
|---|---|
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
6件の型式
M-3UL
M-5UL
| 型式 | 機種 | タイプ | 管接続口径 |
有効 断面積 (mm2) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|
| M-3UL | ユニバーサルエルボ | M-UL | M3×0.5 | 0.6 | 1 | - |
| M-3UL-X83 | ユニバーサルエルボ | M-UL | M3×0.5 | 0.6 | 1 | ガスケット材質：SUS304・NBR |
| M-3UL-X226 | ユニバーサルエルボ | M-UL | M3×0.5 | 0.6 | 1 | ガスケット材質：SUS304・KFM |
| M-5UL | ユニバーサルエルボ | M-UL | M5×0.8 | 2.4 | 5.3 | - |
| M-5UL-X83 | ユニバーサルエルボ | M-UL | M5×0.8 | 2.4 | 5.3 | ガスケット材質：SUS304・NBR |
| M-5UL-X112 | ユニバーサルエルボ | M-UL | M5×0.8 | 2.4 | 5.3 | ガスケット材質：SUS316・特殊FKM |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M-3UL | M-3UL | P | 288 | 在庫品 | - |
| M-3UL-X83 | M-3UL-X83 | P | 288 | - | - |
| M-3UL-X226 | M-3UL-X226 | P | 563 | - | - |
| M-5UL | M-5UL | P | 220 | 在庫品 | - |
| M-5UL-X83 | M-5UL-X83 | P | 220 | - | - |
| M-5UL-X112 | M-5UL-X112 | P | 345 | - | - |
