SMC
M-3UT
M-3UT
M-5UT

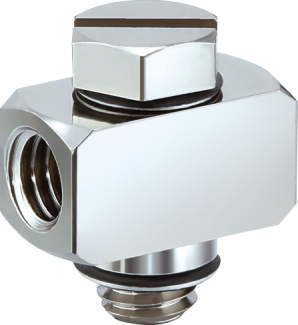

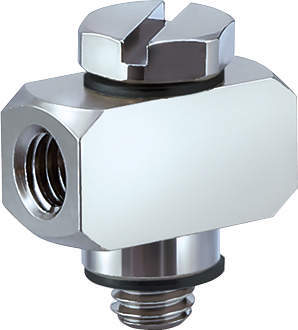

■ユニバーサルチー
・スタッドを軸心として360度自由に位置決めし固定可能。
【ミニチュア管継手 Mシリーズの特長】
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル
■幅広く機種をラインアップ
・同方向への立体的な配管が可能。
■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■ボディ
・無電解ニッケルめっき付
■ガスケット
・軽い締付けトルク。
・確実なシール。
| 使用流体 | 空気、水 |
|---|---|
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
6件の型式
M-3UT
M-5UT
| 型式 | 機種 | タイプ | 管接続口径 |
有効 断面積 (mm2) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|
| M-3UT | ユニバーサルチー | M-UT | M3×0.5 | 0.6 | 1 | - |
| M-3UT-X83 | ユニバーサルチー | M-UT | M3×0.5 | 0.6 | 1 | ガスケット材質：SUS304・NBR |
| M-3UT-X226 | ユニバーサルチー | M-UT | M3×0.5 | 0.6 | 1 | ガスケット材質：SUS304・KFM |
| M-5UT | ユニバーサルチー | M-UT | M5×0.8 | 2.4 | 4.8 | - |
| M-5UT-X83 | ユニバーサルチー | M-UT | M5×0.8 | 2.4 | 4.8 | ガスケット材質：SUS304・NBR |
| M-5UT-X112 | ユニバーサルチー | M-UT | M5×0.8 | 2.4 | 4.8 | ガスケット材質：SUS316・特殊FKM |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M-3UT | M-3UT | P | 300 | 在庫品 | - |
| M-3UT-X83 | M-3UT-X83 | P | 300 | - | - |
| M-3UT-X226 | M-3UT-X226 | P | 575 | - | - |
| M-5UT | M-5UT | P | 233 | 在庫品 | - |
| M-5UT-X83 | M-5UT-X83 | P | 233 | - | - |
| M-5UT-X112 | M-5UT-X112 | P | 358 | - | - |
