SMC
M-5UN
M-5UN

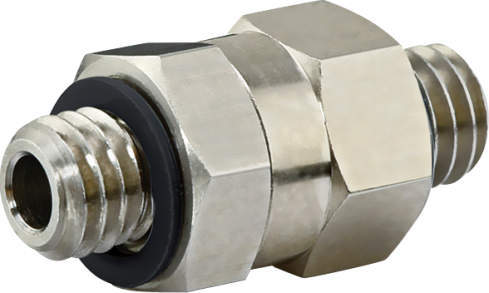

■ユニバーサルニップル
・軸心に対して360度任意の方向に位置決めし、接続。
【ミニチュア管継手 Mシリーズの特長】
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル
■幅広く機種をラインアップ
・同方向への立体的な配管が可能。
■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■バーブ継手
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■ボディ
・無電解ニッケルめっき付
■ガスケット
・軽い締付けトルク。
・確実なシール。
| 使用流体 | 空気、水 |
|---|---|
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
3件の型式
M-5UN
| 型式 | 機種 | タイプ | 管接続口径 |
有効 断面積 (mm2) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|

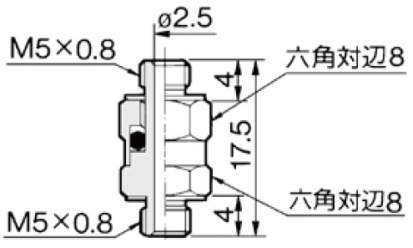

| M-5UN | ユニバーサルニップル | M-UN | M5×0.8 | 4.0 | 3.9 | - |
| M-5UN-X83 | ユニバーサルニップル | M-UN | M5×0.8 | 4.0 | 3.9 | ガスケット材質：SUS304・NBR |
| M-5UN-X112 | ユニバーサルニップル | M-UN | M5×0.8 | 4.0 | 3.9 | ガスケット材質：SUS316・特殊FKM |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M-5UN | M-5UN | P | 575 | 在庫品 | - |
| M-5UN-X83 | M-5UN-X83 | P | 575 | - | - |
| M-5UN-X112 | M-5UN-X112 | P | 700 | - | - |
