MS-5ALHU-□
MS-5ALHU-□
■バーブエルボ
・スタッドを軸心として360°自由に位置決めし、固定可能。
【SUS316ミニチュア管継手 Mシリーズの特長】
■耐食環境使用可能
■ボディ：SUS316材質
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル。
■幅広く機種をラインアップ
・同方向への立体的な配管が可能。
■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■バーブ
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■ガスケット
・軽い締付けトルク
・確実なシール
| 使用流体 | 空気、水 |
|---|---|
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
9件の型式
MS-5ALHU-3/4
MS-5ALHU-6

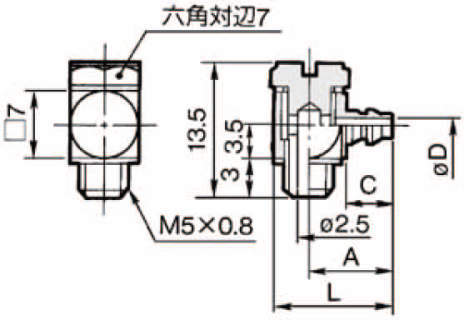

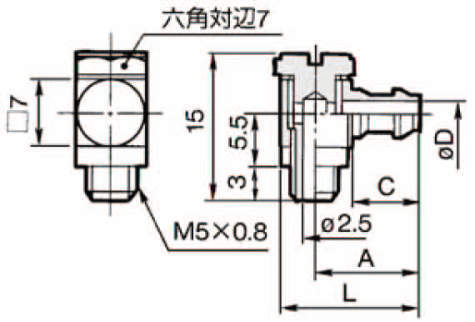

| 型式 | 機種 | タイプ |
適用チューブ 外径×内径 |
管接続口径 |
A (mm) |
C (mm) |
φD (mm) |
L (mm) |
有効 断面積 (mm2) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MS-5ALHU-3 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ3.18mm×φ2.18mm | M5×0.8 | 8 | 4.5 | 1.6 | 11.8 | 1.1 | 3 | - |
| MS-5ALHU-3-X83 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ3.18mm×φ2.18mm | M5×0.8 | 8 | 4.5 | 1.6 | 11.8 | 1.1 | 3 | ガスケット材質：SUS304・NBR |
| MS-5ALHU-3-X112 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ3.18mm×φ2.18mm | M5×0.8 | 8 | 4.5 | 1.6 | 11.8 | 1.1 | 3 | ガスケット材質：SUS316・特殊KFM |
| MS-5ALHU-4 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ4mm×φ2.5mm | M5×0.8 | 8.8 | 5 | 1.8 | 12.6 | 1.4 | 3.1 | - |
| MS-5ALHU-4-X83 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ4mm×φ2.5mm | M5×0.8 | 8.8 | 5 | 1.8 | 12.6 | 1.4 | 3.1 | ガスケット材質：SUS304・NBR |
| MS-5ALHU-4-X112 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ4mm×φ2.5mm | M5×0.8 | 8.8 | 5 | 1.8 | 12.6 | 1.4 | 3.1 | ガスケット材質：SUS316・特殊KFM |
| MS-5ALHU-6 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ6mm×φ4mm | M5×0.8 | 10.8 | 7 | 2.5 | 14.6 | 2.4 | 3.7 | - |
| MS-5ALHU-6-X83 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ6mm×φ4mm | M5×0.8 | 10.8 | 7 | 2.5 | 14.6 | 2.4 | 3.7 | ガスケット材質：SUS304・NBR |
| MS-5ALHU-6-X112 | バーブエルボ | MS-ALHU （軟質チューブ用） | φ6mm×φ4mm | M5×0.8 | 10.8 | 7 | 2.5 | 14.6 | 2.4 | 3.7 | ガスケット材質：SUS316・特殊KFM |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MS-5ALHU-3 | MS-5ALHU-3 | P | 1,185 | 在庫品 | - |
| MS-5ALHU-3-X83 | MS-5ALHU-3-X83 | P | 1,185 | - | - |
| MS-5ALHU-3-X112 | MS-5ALHU-3-X112 | P | 1,310 | - | - |
| MS-5ALHU-4 | MS-5ALHU-4 | P | 1,185 | - | - |
| MS-5ALHU-4-X83 | MS-5ALHU-4-X83 | P | 1,185 | - | - |
| MS-5ALHU-4-X112 | MS-5ALHU-4-X112 | P | 1,310 | - | - |
| MS-5ALHU-6 | MS-5ALHU-6 | P | 1,205 | 在庫品 | - |
| MS-5ALHU-6-X83 | MS-5ALHU-6-X83 | P | 1,205 | - | - |
| MS-5ALHU-6-X112 | MS-5ALHU-6-X112 | P | 1,730 | - | - |
