■ホースエルボ
・ナイロン・ソフトナイロン・ポリウレタンチューブを配管。
・スタッドを軸心として360°自由に位置決めし、固定可能。
【SUS316ミニチュア管継手 Mシリーズの特長】
■耐食環境使用可能
■ボディ：SUS316材質
■コンパクトな配管スペース
・チューブの保持力が大きく、着脱が容易なホースニップル。
■幅広く機種をラインアップ
・同方向への立体的な配管が可能。
■ホースニップル・ホースエルボ
・ナイロンチューブ、ソフトナイロンチューブ、ポリウレタンチューブの共用可能。
■バーブ
・チューブ挿入しやすい形状。
・チューブ保持が確実。
■ガスケット
・軽い締付けトルク
・確実なシール
| 使用流体 | 空気、水 |
|---|---|
| 周囲温度および使用流体温度 | ・空気：-5～60℃ ・水：0～40℃(凍結なきこと) |
6件の型式

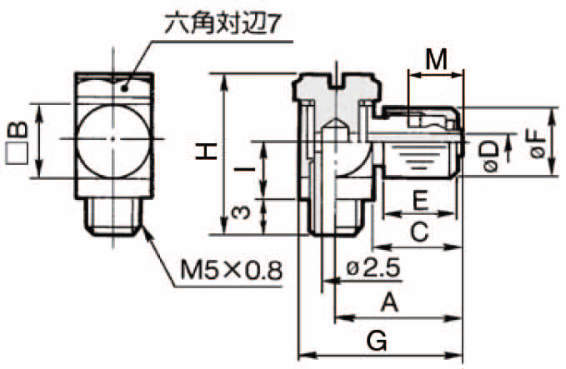

MS-HLH-□
| 型式 | 機種 | タイプ |
適用チューブ 外径×内径 |
管接続口径 |
A (mm) |
□B (mm) |
C (mm) |
D (mm) |
E (mm) |
φF (mm) |
G (mm) |
H (mm) |
I (mm) |
M (mm) |
有効 断面積 (mm2) |
質量 (g) |
オーダーメイド仕様 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS-5HLH-4 | ホースエルボ | MS-HLH | φ4mm×φ2.5mm | M5×0.8 | 12 | 7 | 8.5 | 1.8 | 7 | 6.5 | 15.8 | 15 | 5.5 | 5 | 1.4 | 4.2 | - |
| MS-5HLH-4-X83 | ホースエルボ | MS-HLH | φ4mm×φ2.5mm | M5×0.8 | 12 | 7 | 8.5 | 1.8 | 7 | 6.5 | 15.8 | 15 | 5.5 | 5 | 1.4 | 4.2 | ガスケット材質：SUS304・NBR |
| MS-5HLH-4-X112 | ホースエルボ | MS-HLH | φ4mm×φ2.5mm | M5×0.8 | 12 | 7 | 8.5 | 1.8 | 7 | 6.5 | 15.8 | 15 | 5.5 | 5 | 1.4 | 4.2 | ガスケット材質：SUS316・特殊KFM |
| MS-5HLH-6 | ホースエルボ | MS-HLH | φ6mm×φ4mm | M5×0.8 | 13.5 | 8 | 9.5 | 2.5 | 8 | 8.5 | 17.8 | 16 | 6 | 6 | 2.5 | 6.2 | - |
| MS-5HLH-6-X83 | ホースエルボ | MS-HLH | φ6mm×φ4mm | M5×0.8 | 13.5 | 8 | 9.5 | 2.5 | 8 | 8.5 | 17.8 | 16 | 6 | 6 | 2.5 | 6.2 | ガスケット材質：SUS304・NBR |
| MS-5HLH-6-X112 | ホースエルボ | MS-HLH | φ6mm×φ4mm | M5×0.8 | 13.5 | 8 | 9.5 | 2.5 | 8 | 8.5 | 17.8 | 16 | 6 | 6 | 2.5 | 6.2 | ガスケット材質：SUS316・特殊KFM |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MS-5HLH-4 | MS-5HLH-4 | P | 1,750 | 在庫品 | - |
| MS-5HLH-4-X83 | MS-5HLH-4-X83 | P | 1,750 | - | - |
| MS-5HLH-4-X112 | MS-5HLH-4-X112 | P | 2,275 | - | - |
| MS-5HLH-6 | MS-5HLH-6 | P | 1,848 | 在庫品 | - |
| MS-5HLH-6-X83 | MS-5HLH-6-X83 | P | 1,848 | - | - |
| MS-5HLH-6-X112 | MS-5HLH-6-X112 | P | 2,373 | - | - |
