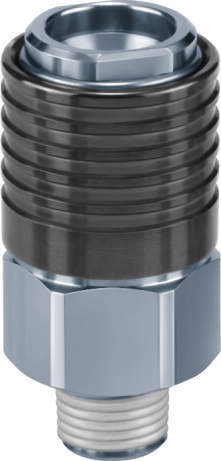

Sカプラー（ステンレス） KKAシリーズ｜ソケット（チェック弁なし） おねじタイプ KKA□S-M-1

KKA3S-M-1～KKA6S-M-1

  • KKA3S-M-1～KKA6S-M-1

  • KKA3S-M-1～KKA6S-M-1

■ソケット（チェック弁なし）・ おねじタイプ


【Sカプラー KKAシリーズの特長】
■ボディ材質：ステンレス（SUS304）

■シール部材：フッ素ゴム（特殊FKM）を採用

■フラグ・ソケットにチェック弁内蔵
・使用条件に合わせ、チェック弁有無の選択可能。

■プラグ・ソケット離脱時の内部液だれ量の低減
・液だれ量：0.02～0.77cm3回
・空気混入量：0.1～2.7cm3回

■ノングリース仕様（標準）
・ノングリースでもスムーズな着脱を可能jにしました。

■Oリング：フッ素コーティング

■プラグ・ソケット摺動部：フッ素コーティングを採用。

■使用流体：水、空気

■使用温度範囲：-15～150℃
・蒸気では使用できません。

#カプラー
#Sカプラー

共通仕様

使用流体 空気、水
周囲温度および使用流体温度 ・空気：-5～150℃（凍結なきこと）
・蒸気では使用できません。
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 9件中 1-9件

  • 表示件数

9件の型式

  • KKA3S-M-1～KKA6S-M-1

型式 機種 接続種類 タイプ 使用
圧力範囲		 保証
耐圧力		 ボディ
サイズ		 管接続口径
T		 六角対辺
H
(mm)		 φD
(mm)		 L
(mm)		 A
(mm)		 最小穴径
(mm)		 有効
断面積
(mm2)		 質量
(g)
KKA3S-01M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M -90kPa～1MPa 10MPa 1/8" R1/8 17 18.5 38.1 34.1 6.1 23.4 36.1
KKA3S-02M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M -90kPa～1MPa 10MPa 1/8" R1/4 17 18.5 41.1 35.1 6.1 23.4 39.4
KKA3S-03M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M -90kPa～1MPa 10MPa 1/8" R3/8 17 18.5 42.1 35.6 6.1 23.4 43.9
KKA4S-02M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M 0～1MPa 10MPa 1/4" R1/4 22 24.2 46.0 40.0 8.1 41.2 71.9
KKA4S-03M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M 0～1MPa 10MPa 1/4" R3/8 22 24.2 47.0 40.5 8.1 41.2 73.6
KKA4S-04M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M 0～1MPa 10MPa 1/4" R1/2 22 24.2 50.0 42.0 8.1 41.2 81.7
KKA6S-03M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M 0～1MPa 10MPa 1/2" R3/8 30 30.7 51.4 44.9 11.4 81.6 138.3
KKA6S-04M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M 0～1MPa 10MPa 1/2" R1/2 30 30.7 54.4 46.4 11.5 81.7 149.6
KKA6S-06M-1 ソケット（チェック弁なし） おねじタイプ（シール剤付） KKA□S-M 0～1MPa 10MPa 1/2" R3/4 30 30.7 56.4 46.9 11.6 81.8 174.0

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
KKA3S-01M-1 KKA3S-01M-1 P 3,750 - -
KKA3S-02M-1 KKA3S-02M-1 P 3,750 - -
KKA3S-03M-1 KKA3S-03M-1 P 3,750 - -
KKA4S-02M-1 KKA4S-02M-1 P 4,625 - -
KKA4S-03M-1 KKA4S-03M-1 P 4,625 - -
KKA4S-04M-1 KKA4S-04M-1 P 4,750 - -
KKA6S-03M-1 KKA6S-03M-1 P 8,500 - -
KKA6S-04M-1 KKA6S-04M-1 P 8,750 - -
KKA6S-06M-1 KKA6S-06M-1 P 9,000 - -
