マルチコネクタ｜ワンタッチ管継手付マルチコネクタ DMKシリーズ

DMK6

  • DMK6

  • DMK6 カバー付

  • DMK12

■ワンタッチ管継手付マルチコネクタ
・ワンタッチ管継手付マルチコネクタは、パネルと機械装置などとの接続に用いて、多数本のチューブ（ナイロン、ソフトナイロン、ポリウレタン）の着脱をワンタッチで確実に行います｡
・独特の位置決め機構の採用で、見えない場所でもワンタッチで着脱ができ、しかも分離再接続による配管ミスがありません。

■ワンタッチ管継手付
・ナイロン、ソフトナイロン、ポリウレタンチューブに使用可能。

■取付工数が大幅削減
・パネル用隔壁用ユニオンを多数使用する場合と比べ、取付が簡単で工数を大幅に減少します。

■確実なチューブ保持
・マルチコネクタへのチューブ接続がワンタッチで確実に行えます。（ワンタッチ管継手付）。

■接続チューブ本数
・6本と12本の2種類があります。

#マルチコネクタ

共通仕様

適用チューブ FEP・FPA・ナイロン・ソフトナイロン・ポリウレタン
使用流体 空気
使用圧力範囲 0～1MPa
周囲温度および使用流体温度 -5～60℃（凍結なきこと）

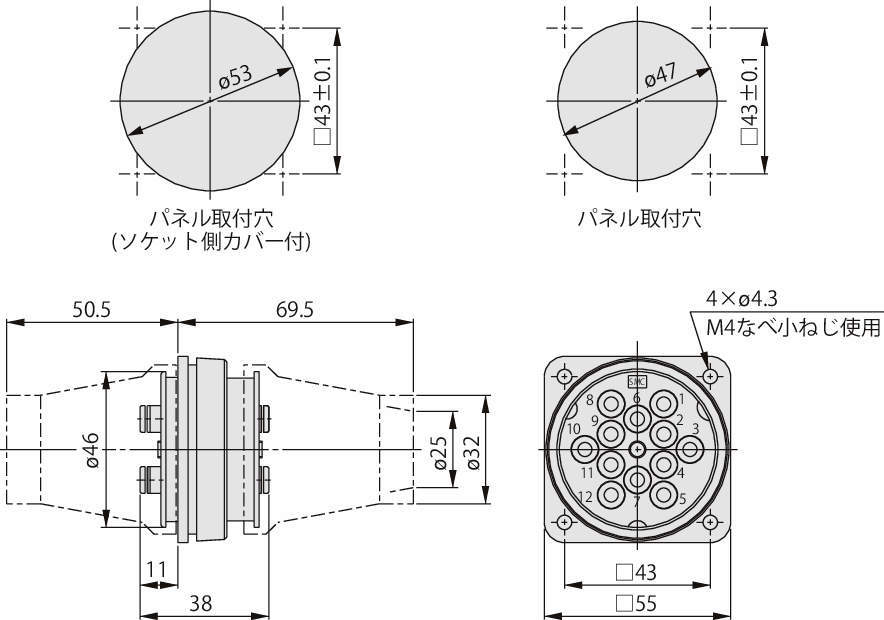

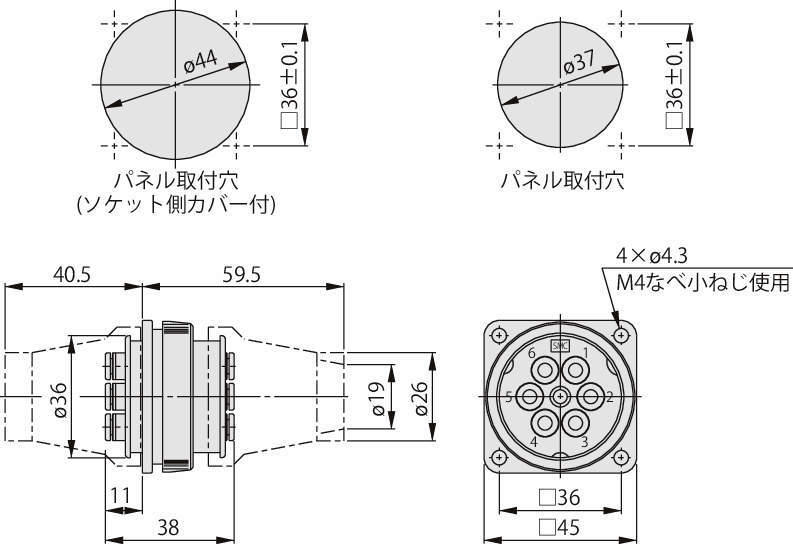

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 32件中 1-10件

  • 表示件数

32件の型式

  • DMK6

  • DMK12

型式 分類 タイプ チューブ カバー
接続本数 外径
DMK6-23 セット（プラグ側＋ソケット側） DMK 6 φ3.2mm -
DMK6-23-C1 セット（プラグ側＋ソケット側） DMK 6 φ3.2mm 片側（1ヶ所)
DMK6-23-C2 セット（プラグ側＋ソケット側） DMK 6 φ3.2mm 両側(1ヶ所)
DMK6-04 セット（プラグ側＋ソケット側） DMK 6 φ4mm -
DMK6-04-C1 セット（プラグ側＋ソケット側） DMK 6 φ4mm 片側（1ヶ所)
DMK6-04-C2 セット（プラグ側＋ソケット側） DMK 6 φ4mm 両側(1ヶ所)
DMK12-23 セット（プラグ側＋ソケット側） DMK 12 φ3.2mm -
DMK12-23-C1 セット（プラグ側＋ソケット側） DMK 12 φ3.2mm 片側（1ヶ所)
DMK12-23-C2 セット（プラグ側＋ソケット側） DMK 12 φ3.2mm 両側(1ヶ所)
DMK12-04 セット（プラグ側＋ソケット側） DMK 12 φ4mm -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
DMK6-23 DMK6-23 P 9,500 - -
DMK6-23-C1 DMK6-23-C1 P 10,000 - -
DMK6-23-C2 DMK6-23-C2 P 10,500 - -
DMK6-04 DMK6-04 P 9,250 - -
DMK6-04-C1 DMK6-04-C1 P 9,750 - -
DMK6-04-C2 DMK6-04-C2 P 10,250 - -
DMK12-23 DMK12-23 P 14,500 - -
DMK12-23-C1 DMK12-23-C1 P 15,000 - -
DMK12-23-C2 DMK12-23-C2 P 15,500 - -
DMK12-04 DMK12-04 P 14,000 - -
